Артикул: ML00006018

В наличии

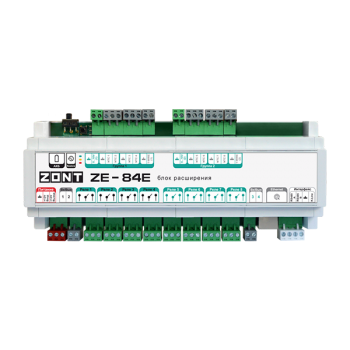

Блок расширения ZE-⁠84E для контроллеров - ML00006018

Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.

Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@zont-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 231-13-41

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание устройства

Снят с производства. Актуальная линейка блоков расширения

Используйте Адаптер Ethernet/Wi-Fi

для увеличения числа Входов/Выходов универсальных контроллеров

  • Обеспечивает обмен данными с контроллером только по Ethernet и/или Wi-Fi
  • Управляет работой дополнительных релейных и универсальных выходов
  • Поддерживает обмен данными с переферийными устройствами по интерфейсам RS-485 и K-Line
  • Контролирует состояние охранных и информационных датчиков различного назначения
  • Поддерживает подключение датчиков NTC, цифровых и аналоговых датчиков температуры
  • Поддерживает подключение дополнительных цифровых устройств

Блок расширения ZE-84E представляет собой устройство, предназначенное для расширения функциональных возможностей систем автоматизации и охраны, построенных на контроллерах ZONT H1000+ PRO, H1000+ PRO.V2, H1500+ PRO, H2000+ PRO, H2000+ PRO.V2. Может быть использован на объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений.

Связь с контроллером

Блок расширения ZE-84E может подключаться к контроллеру ZONT через Wi-Fi и/или Ethernet по протоколу UDP. Для обеспечения дополнительной безопасности допускается использование обоих интерфейсов.

Дополнительные входы/выходы контроля и управления

4 универсальных входов/выходов

Назначение универсальных выходов определяется настройкой основного контроллера ZONT. Каждый из них может быть использован как аналоговый вход для контроля датчиков различного назначения или как выход «открытый коллектор» для управления исполнительным механизмом и электрическим прибором.

8 релейных выходов

Блок расширения ZE-84E имеет 8 релейных выходов, реализуемых через встроенные реле (7А / DC 28В; 3А / AC 240В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами.

8 специальных входов для датчиков NTC

Предназначены для прямого подключения помехозащищенных датчиков NTC-10.

2 аналоговых выхода 0-10 В

Используются для подключения исполнительного устройства с пропорциональным управлением.

Интерфейсы обмена данными

RS-485

Интерфейс для обмена данными с оригинальными цифровыми устройствами ZONT: радиомодуль 868 МГц, выносная панель управления, цифровые датчики температуры. Одновременное подключение нескольких цифровых устройств допускается. Максимальное удаление подключенного устройства от блока составляет 200 м (оптимальное 100 м).

K-Line

Интерфейс для обмена данными с оригинальными цифровыми устройствами ZONT: радиомодуль 868 МГц, дополнительные внешние адаптеры цифровой шины, выносная панель управления. Одновременное подключение нескольких цифровых устройств допускается. Максимальное удаление подключенного устройства от блока составляет 10-15 м.

1-WIRE

Интерфейс 1-WIRE используется для контроля цифровых датчиков температуры. К блоку расширения ZONT ZE-84E предусмотрена возможность подключения шлейфа цифровых датчиков температуры типа DS18S20 / DS18B20.

Радиочастота 868 МГц

Для подключения радиодатчиков и устройств ZONT на защищенной частоте 868 МГц понадобится радиомодуль.

Функционал устройства

Совместимость с устройствами

• ZONT H1000+ PRO
• ZONT H1000+ PRO.V2
• ZONT Н1500+ PRO
• ZONT H2000+ PRO
• ZONT H2000+ PRO.V2

Входы/выходы

• 8 релейных выходов
• 4 универсальных входа/выхода
• 8 входов NTC

Поддерживаемые интерфейсы

• RS-485
• K-Line
• 1-Wire

Поддерживаемые каналы связи

• Wi-Fi
• Ethernet

Технические характеристики

Напряжение питанияОсновное9-18 В от источника постоянного тока (в комплект не входит)
РезервноеВстроенный аккумулятор LIR 14500;

3,7 В, 800 мА*ч

Каналы связиWi-Fi: Частотный диапазон 2,4 ГГц, 802.11 b/g/n;

Ethernet: TCP/IP, 10BASE-T

Поддерживаемые интерфейсыRS-485
K-Line
1-Wire
Управляемые выходы





4 шт.Универсальные входы/выходы

Могут быть использованы как аналоговый вход или как выход типа «открытый коллектор»

Характеристики Входа:

  • Входное напряжение 0-30 В;
  • Дискретность измерения 12 бит;
  • Погрешность не более 2%;
  • Подтяжка к цепи плюс 3,3 В через резистор 100 КОм.

Характеристики Выхода ОК:

  • Максимальный ток каждого выхода – не более 100мА, напряжение не более 30В;
  • Суммарный ток выходов не должен превышать 350мА;
  • Сопротивление во включенном состоянии – не более 10Ом
8 шт.Релейные

  • Коммутируемое напряжение постоянного тока (максимальное) – 30В, максимальный ток коммутации 7А;
  • Коммутируемое напряжение переменного тока (эффективное максимальное) 240В, максимальный ток коммутации 3А.
2 шт.Аналоговые 0-10В
Входы NTC8 шт.Подключение датчиков NTC-10
Поддерживаемые датчикиПроводныеТипы датчиков:

  • Аналоговые NTC (различных типов);
  • Цифровые RS-485;
  • Цифровые DS18S20, DS18B20 (до 10 шт. в шлейф);

Внимание – неоригинальные датчики могут не работать!

Беспроводные (радио)Оригинальные датчики ZONT на частоте 868 МГц;

Подключение через радиомодуль ZONT МЛ-590 (опционально);

До 40 шт.

Рабочий интервал окружающих температурОт минус 25 до плюс 50 °С
Габаритные размеры235 х 90 х 60 мм, 13 DIN
Корпус, креплениеПластиковый, на DIN рейку

Документация

Технические характеристики ML00006018

Характеристики

2 шт.
Аналоговые 0-10В
4 шт.
Универсальные входы/выходы, Могут быть использованы как аналоговый вход или как выход типа «открытый коллектор», Характеристики Входа: Входное напряжение 0-30 В; Дискретность измерения 12 бит; Погрешность не более 2%; Подтяжка к цепи плюс 3,3 В через резистор 100 КОм., Характеристики Выхода ОК: Максимальный ток каждого выхода – не более 100мА, напряжение не более 30В; Суммарный ток выходов не должен превышать 350мА; Сопротивление во включенном состоянии – не более 10Ом,
8 шт.
Релейные Коммутируемое напряжение постоянного тока (максимальное) – 30В, максимальный ток коммутации 7А; Коммутируемое напряжение переменного тока (эффективное максимальное) 240В, максимальный ток коммутации 3А.,
9-18 В от источника постоянного тока (в комплект не входит)
Резервное
RS-485 K-Line 1-Wire
Управляемые выходы, ,
Беспроводные (радио)
Оригинальные датчики ZONT на частоте 868 МГц; Подключение через радиомодуль ZONT МЛ-590 (опционально); До 40 шт.
Встроенный аккумулятор LIR 14500; 3,7 В, 800 мА*ч
Каналы связи
Входы NTC
8 шт.
Корпус, крепление
Напряжение питания
Основное
От минус 25 до плюс 50 °С
Габаритные размеры
Пластиковый, на DIN рейку
Поддерживаемые интерфейсы
Подключение датчиков NTC-10
Поддерживаемые датчики
Проводные
Типы датчиков: Аналоговые NTC (различных типов); Цифровые RS-485; Цифровые DS18S20, DS18B20 (до 10 шт. в шлейф);, Внимание – неоригинальные датчики могут не работать!
Рабочий интервал окружающих температур
