Артикул: ML00005693

Все товары ZONT

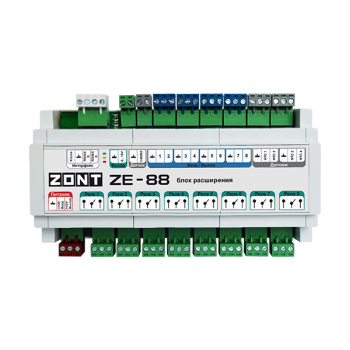

Блок расширения ZE-88 для контроллеров - ML00005693

На складе

25 250 ₽

Получи предложение от 3-х лучших поставщиков и выбери подходящего
Предложение будет включать:
— Актуальные цены
— Персональные и проектные скидки
— Сроки поставки

Описание устройства

Дополнительные входы/выходы контроля и управления

Контроллеры ZONT H1000+ PRO, ZONT H2000+ PRO и ZONT H1500+ PRO были разработаны как комплексное решение для управления системами домашней автоматизации. Теперь, с добавлением модуля расширения ZE-88, эти контроллеры можно вывести на новый уровень. ZE-88 — это модуль расширения, который добавляет 8 дополнительных релейных выходов к существующим 10 встроенным реле в контроллере. Это позволяет пользователям контролировать до 18 устройств с одного контроллера, что делает его идеальным для более крупных установок или приложений, требующих большего количества точек управления.

На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсальных контроллеров ZONT H1000+ PRO, ZONT H1500+ PRO, ZONT H2000+ PRO применяется блок расширения ZONT ZE-88.

Блок не требует отдельного программирования. При подключении к контроллеру в настройках автоматически появляется возможность использования входов и выходов блока для реализации алгоритмов контроля и управления.

8 дополнительных универсальных входов/выходов

Назначение универсальных выходов определяется настройкой основного контроллера ZONT. Каждый из них может быть использован как аналоговый вход для контроля датчиков различного назначения или как выход «открытый коллектор» для управления исполнительным механизмом и электрическим прибором.

8 дополнительных релейных выходов

Блок расширения ZE-88 имеет 8 релейных выхода, реализуемых через встроенные реле (7А / DC 28В; 3А / AC 240В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами.

4 специальных входа для датчиков NTC

Предназначены для прямого подключения помехозащищенных датчиков NTC-10.

1 аналоговый выход 0-10 В

Используется для подключения исполнительного устройства с пропорциональным управлением.

Интерфейс 1-WIRE для контроля цифровых датчиков температуры

К блоку расширения ZONT ZE-88 предусмотрена возможность подключения шлейфа цифровых датчиков температуры DS18S20 / DS18B20.

Интерфейсы обмена данными с контроллером ZONT

RS-485

Блок расширения ZE-88 может подключаться к контроллеру ZONT через интерфейс RS-485. При таком виде связи оптимальное удаление блока от контроллера составляет 100 м. При больших расстояниях рекомендуется устанавливать дополнительные резисторы 120 Ом между клеммами RS-485A и RS-485B с обоих концов линии и использовать специальную витую пару CAT5.

K-Line

Блок расширения ZE-88 может подключаться к контроллеру ZONT через интерфейс K-Line. При таком виде связи максимальное удаление блока от контроллера составляет 10-15 м.



Радиочастоты

Для подключения радиодатчиков и устройств ZONT на защищенной частоте 868МГц понадобится радиомодуль.

Функционал устройства

Блок расширения ZONT ZE-88 настраивается совместно с основным контроллером. При правильном подключении блок автоматически определяется в настройках основного контроллера, при этом в настройках отображается серийный номер устройства. При необходимости можно изменить имя блока, присваиваемое по умолчанию.

Функциональные возможности, способы настройки блока расширения аналогичны основному контроллеру ZONT и приведены в «Технической документации» контроллера.

При исправной работе индикация на блоке расширения ZONT ZE-88 следующая:

  • красный индикатор. Регулярно загорается – признак нормальной работы;
  • зеленый индикатор. Серия кратковременных вспышек различной длительности с небольшим перерывом – сигнализация нормальной связи по K-Line;
  • желтый индикатор. Серия кратковременных вспышек различной длительности с небольшим перерывом – сигнализация нормальной работы по RS-485.
ZE-88 — отличный способ расширить существующую систему домашней автоматизации без необходимости покупать отдельный блок управления. Его простая установка означает, что вам не нужны никакие специальные инструменты — просто подключите его к любому доступному источнику питания и подключите. Благодаря дополнительным возможностям ввода-вывода этот модуль расширения предлагает отличное соотношение цены и качества по сравнению с покупкой отдельных контроллеров для каждой точки приложения в вашей системе домашней автоматизации.

Напряжение питания Основное 9-18 В от источника постоянного тока (в комплект не входит)
Поддерживаемые интерфейсы RS-485
K-Line
1-wire
Управляемые выходы





8 шт. релейные

  • коммутируемое напряжение постоянного тока (максимальное) – 30 В, максимальный ток коммутации 7 А;

коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А.

1 шт. аналоговый 0-10В
8 шт. универсальные входы/выходы (могут быть использованы как аналоговый вход или как выход типа «открытый коллектор»)

Характеристики Входа:

  • входное напряжение 0-30 В;
  • дискретность измерения 12 бит;
  • погрешность не более 2%;
  • подтяжка к цепи плюс 3,3 В через резистор 100 КОм.

Характеристики Выхода ОК:

  • максимальный ток каждого выхода – не более 100 мА, напряжение не более 30 В;
  • суммарный ток выходов не должен превышать 350 мА;

сопротивление во включенном состоянии – не более 10 Ом.

Входы NTC 4 шт. подключение датчиков NTC-10
Проводные цифровые датчики температуры тип — DS18S20, DS18B20

Внимание — неоригинальные датчики могут не работать

Рабочий интервал окружающих температур От минус 25 до плюс 50 °С
Габаритные размеры, мм 180 х 90 х 60
Корпус, крепление Пластиковый, на DIN рейку
