Артикул: ML00005145

В наличии

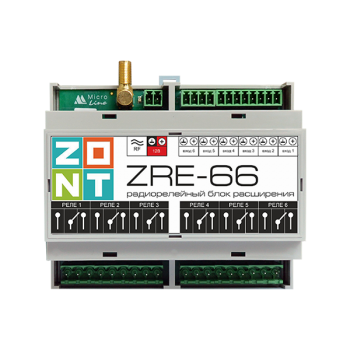

Радиорелейный блок расширения ZRE-⁠66 для контроллеров - ML00005145

19 900 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

Запросите КП для получения индивидуальной скидки

Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@zont-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 231-13-41

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание устройства

для увеличения числа Входов/Выходов контроллеров ZONT

  • Обмен данными с контроллером на защищенной частоте 868 МГц
  • Контролирует состояние охранных и информационных датчиков различного назначения
  • Поддерживает подключение аналоговых и NTC датчиков температуры
  • Управляет работой релейных выходов

Внимание! Для подключения необходим радиомодуль ZONT МЛ-590

На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсальных контроллеров H2000+ PRO, H2000+ PRO.V2 и контроллера умного дома ZONT C2000+ применяется радиорелейный блок расширения ZONT ZRE-66.

Блок не требует отдельного программирования.  При подключении к контроллеру в его настройках автоматически появляется возможность использования входов и выходов блока для реализации алгоритмов контроля и управления.

6 аналоговых входов

Каждый из входов может быть использован как аналоговый вход для контроля NTC датчиков, аналоговых датчиков или сигналов различного назначения.

6 релейных выходов

Радиорелейный блок расширения ZRE-66 имеет 6 релейных выходов, реализуемых через встроенные реле (7А / DC 28В / AC 240 В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами.

Функционал устройства

Совместимость с устройствами

• ZONT H2000+ PRO

• ZONT H2000+ PRO.V2
• ZONT C2000+ (снят с производства)
• ZONT H2000+ (снят с производства)

Входы/выходы

• 6 релейных выходов
• 6 аналоговых входов

Особенности подключения

• беспроводное подключение к контроллеру по защищенному радиоканалу на частоте 868 МГц
• для подключения требуется радиомодуль МЛ-590 (приобретается отдельно)

Технические характеристики

Напряжение питанияОсновное10-28 В  от источника постоянного тока
Аналоговые Входы



6 шт.Входное напряжение 0-30 В
Дискретность при измерении температуры датчиком NTC — 12 бит
Дискретность при измерении напряжения (и напряжения питания/АКБ) — 0,1 В
Погрешность 2%
Подтяжка к цепи +3,3V через резистор 100 Ком
Релейные выходы6 шт.Номинальный ток коммутации 7А (при резистивной нагрузке)
Коммутируемое напряжение DC (макс) 30 ВКоммутируемое напряжение AC (пиковое) 240 ВМаксимальный ток коммутации – 3 А
Подключаемые датчики До 6 шт.



Аналоговые

NTC

Рабочий интервал окружающих температурОт минус 25 до плюс 70 °С
Габаритные размеры, мм105 х 91 х 58
Корпус, креплениеD6MG, пластиковый, с креплением на DIN-рейку

Документация

Технические характеристики ML00005145

Характеристики

10-28 В от источника постоянного тока
Аналоговые Входы,
6 шт.
Входное напряжение 0-30 В Дискретность при измерении температуры датчиком NTC — 12 бит Дискретность при измерении напряжения (и напряжения питания/АКБ) — 0,1 В Погрешность 2% Подтяжка к цепи +3,3V через резистор 100 Ком
D6MG, пластиковый, с креплением на DIN-рейку
До 6 шт.,
Аналоговые, NTC
Корпус, крепление
Напряжение питания
Основное
Номинальный ток коммутации 7А (при резистивной нагрузке) Коммутируемое напряжение DC (макс) 30 ВКоммутируемое напряжение AC (пиковое) 240 ВМак
Подключаемые датчики
От минус 25 до плюс 70 °С
Габаритные размеры, мм
Рабочий интервал окружающих температур
Релейные выходы
6 шт.
