Артикул: ML00005696

Все товары ZONT

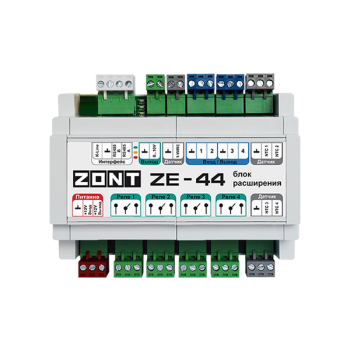

Блок расширения ZE-44 для контроллеров - ML00005696

На складе

20 500 ₽

Гарантия лучшей цены
Получите персональную цену на данный товар

Описание устройства

для увеличения числа Входов/Выходов универсальных контроллеров

  • Обеспечивает обмен данными с контроллером по интерфейсам RS-485 и K-Line
  • Контролирует состояние охранных и информационных датчиков различного назначения
  • Поддерживает подключение датчиков NTC, цифровых и аналоговых датчиков температуры
  • Управляет работой релейных и универсальных выходов
  • Поддерживает подключение дополнительных цифровых устройств

Дополнительные входы/выходы контроля и управления

На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсальных контроллеров ZONT H1000+ PRO, H1000+ PRO.V2, H1500+ PRO, H2000+ PRO, H2000+ PRO.V2 применяется блок расширения ZONT ZE-44.

Блок не требует отдельного программирования. При подключении к контроллеру в настройках автоматически появляется возможность использования входов и выходов блока для реализации алгоритмов контроля и управления.

4 дополнительных управляемых выхода

Назначение универсальных выходов определяется настройкой основного контроллера ZONT. Каждый из них может быть использован как аналоговый вход для контроля датчиков различного назначения или как выход «открытый коллектор» для управления исполнительным механизмом и электрическим прибором.

4 дополнительных релейных выхода

Блок расширения ZE-44 имеет 4 релейных выхода, реализуемых через встроенные реле (7А / DC 28В; 3А / AC 240В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами.

4 специальных входа для датчиков NTC

Предназначены для прямого подключения помехозащищенных датчиков NTC-10.

1 аналоговый выход 0-10 В

Используется для подключения исполнительного устройства с пропорциональным управлением.

Интерфейс 1-WIRE для контроля цифровых датчиков температуры

К блоку расширения ZONT ZE-44 предусмотрена возможность подключения шлейфа цифровых датчиков температуры DS18S20 / DS18B20.

Интерфейсы обмена данными с контроллером ZONT

RS-485

Блок расширения ZE-44 может подключаться к контроллеру ZONT через интерфейс RS-485. При таком виде связи оптимальное удаление блока от контроллера составляет 100 м. При больших расстояниях рекомендуется устанавливать дополнительные резисторы 120 Ом между клеммами RS-485A и RS-485B с обоих концов линии и использовать специальную витую пару CAT5.

K-Line

Блок расширения ZE-44 может подключаться к контроллеру ZONT через интерфейс K-Line. При таком виде связи максимальное удаление блока от контроллера составляет 10-15 м.

Радиочастоты

Для подключения радиодатчиков и устройств ZONT на защищенной частоте 868МГц понадобится радиомодуль.

Функционал устройства

Совместимость с устройствами

• ZONT H1000+ PRO
• ZONT H1000+ PRO.V2
• ZONT Н1500+ PRO
• ZONT H2000+ PRO
• ZONT H2000+ PRO.V2

Входы/выходы

• 4 релейных выхода
• 4 универсальных входа/выхода
• 1 аналоговый выход 0-10 В
• 4 входа NTC

Поддерживаемые интерфейсы

• RS-485
• 1-Wire
• K-Line

Технические характеристики

Напряжение питанияОсновное9-18 В от источника постоянного тока (в комплект не входит)
Поддерживаемые интерфейсыRS-485
K-Line
1-wire
Управляемые выходы





4 шт.Релейные

  • Коммутируемое напряжение постоянного тока (максимальное) – 30 В, максимальный ток коммутации 7 А;

Коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А.

1 шт.Аналоговый 0-10В
4 шт.Универсальные входы/выходы (могут быть использованы как аналоговый вход или как выход типа «открытый коллектор»)

Характеристики Входа:

  • Входное напряжение 0-30 В;
  • Дискретность измерения 12 бит;
  • Погрешность не более 2%;
  • Подтяжка к цепи плюс 3,3 В через резистор 100 КОм.

Характеристики Выхода ОК:

  • Максимальный ток каждого выхода – не более 100 мА, напряжение не более 30 В;
  • Суммарный ток выходов не должен превышать 350 мА;

Сопротивление во включенном состоянии – не более 10 Ом.

Входы NTC4 шт.Подключение датчиков NTC-10
Проводные цифровые датчики температурыТип — DS18S20, DS18B20

Внимание — неоригинальные датчики могут не работать

Рабочий интервал окружающих температурОт минус 25 до плюс 50 °С
Габаритные размеры, мм125 х 90 х 57, 7 DIN
Корпус, креплениеПластиковый, на DIN рейку

Документация

Характеристики
125 х 90 х 57, 7 DIN
Корпус, крепление
4 шт.
Подключение датчиков NTC-10
9-18 В от источника постоянного тока (в комплект не входит)
Поддерживаемые интерфейсы
Аналоговый 0-10В
4 шт.
Габаритные размеры, мм
Напряжение питания
Основное
Проводные цифровые датчики температуры
Релейные Коммутируемое напряжение постоянного тока (максимальное) – 30 В, максимальный ток коммутации 7 А;, Коммутируемое напряжение переме
1 шт.
Тип — DS18S20, DS18B20, Внимание — неоригинальные датчики могут не работать
Рабочий интервал окружающих температур
Универсальные входы/выходы (могут быть использованы как аналоговый вход или как выход типа «открытый коллектор»), Характеристики Входа: Вх
Входы NTC
Управляемые выходы, ,
4 шт.
