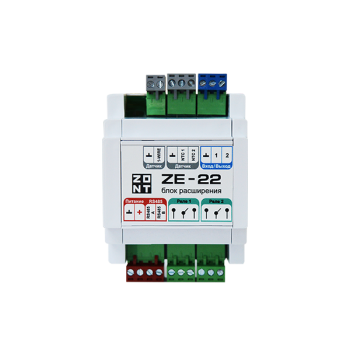

Блок расширения ZE-22 для контроллеров - ML00005703

На складе

14 700 ₽

Получи предложение от 3-х лучших поставщиков и выбери подходящего
Предложение будет включать:
— Актуальные цены
— Персональные и проектные скидки
— Сроки поставки

Описание устройства

Дополнительные входы/выходы контроля и управления

На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсальных контроллеров ZONT H1000+ PRO, ZONT H1500+ PRO, ZONT H2000+ PRO применяется блок расширения ZONT ZE-22.

Блок не требует отдельного программирования. При подключении к контроллеру в настройках автоматически появляется возможность использования входов и выходов блока для реализации алгоритмов контроля и управления.

2 дополнительных управляемых выхода

Назначение универсальных выходов определяется настройкой основного контроллера ZONT. Каждый из них может быть использован как аналоговый вход для контроля датчиков различного назначения или как выход «открытый коллектор» для управления исполнительным механизмом и электрическим прибором.

2 дополнительных релейных выхода

Блок расширения ZE-22 имеет 2 релейных выхода, реализуемых через встроенные реле (7А / DC 28В; 3А / AC 240В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами.

2 специальных входа для датчиков NTC

Предназначены для прямого подключения помехозащищенных датчиков NTC-10.



Интерфейс 1-WIRE для контроля цифровых датчиков температуры

К блоку расширения ZONT ZE-22 предусмотрена возможность подключения шлейфа цифровых датчиков температуры DS18S20 / DS18B20.

Интерфейсы обмена данными с контроллером ZONT

RS-485

Блок расширения ZE-22 может подключаться к контроллеру ZONT через интерфейс RS-485. При таком виде связи оптимальное удаление блока от контроллера составляет 100 м. При больших расстояниях рекомендуется устанавливать дополнительные резисторы 120 Ом между клеммами RS-485A и RS-485B с обоих концов линии и использовать специальную витую пару CAT5.

Радиочастоты

Для подключения радиодатчиков и устройств ZONT на защищенной частоте 868МГц понадобится радиомодуль МЛ-590.

Функционал устройства

Блок расширения ZONT ZE-22 настраивается совместно с основным контроллером. При правильном подключении блок автоматически определяется в настройках основного контроллера, при этом в настройках отображается серийный номер устройства. При необходимости можно изменить имя блока, присваиваемое по умолчанию.

Функциональные возможности, способы настройки блока расширения аналогичны основному контроллеру ZONT и приведены в «Технической документации» контроллера.

При исправной работе индикация на блоке расширения ZONT ZE-22 следующая:

  • красный индикатор. Регулярно загорается – признак нормальной работы;
  • желтый индикатор. Серия кратковременных вспышек различной длительности с небольшим перерывом – сигнализация нормальной работы по RS-485.
Напряжение питанияОсновное9-18 В от источника постоянного тока (в комплект не входит)
Поддерживаемые интерфейсыRS-485
1-wire
Управляемые выходы





2 шт.релейные

  • коммутируемое напряжение постоянного тока (максимальное) – 30 В, максимальный ток коммутации 7 А;

коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А.

2 шт.универсальные входы/выходы (могут быть использованы как аналоговый вход или как выход типа «открытый коллектор»)

Характеристики Входа:

  • входное напряжение 0-30 В;
  • дискретность измерения 12 бит;
  • погрешность не более 2%;
  • подтяжка к цепи плюс 3,3 В через резистор 100 КОм.

Характеристики Выхода ОК:

  • максимальный ток каждого выхода – не более 100 мА, напряжение не более 30 В;
  • суммарный ток выходов не должен превышать 350 мА;

сопротивление во включенном состоянии – не более 10 Ом.

Входы NTC2 шт.подключение датчиков NTC-10
Рабочий интервал окружающих температурОт минус 25 до плюс 50 °С
Габаритные размеры, мм90 х 60 х 70
Корпус, креплениеПластиковый, на DIN рейку
