На складе
3 980 ₽

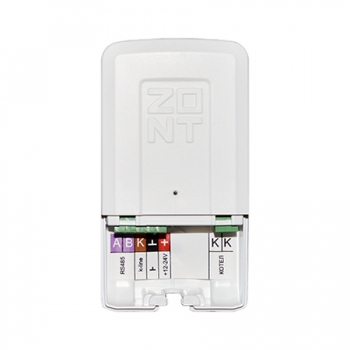

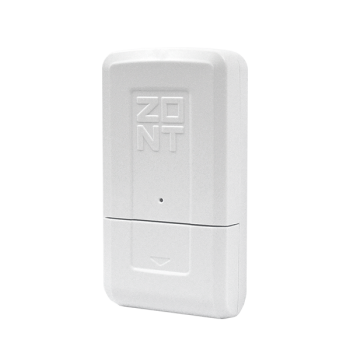

Описание устройства
для цифрового управления отопительными котлами, поддерживающими протоколы OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Wolf, Daesung*
- подходит для всех термостатов и контроллеров ZONT
- работает по K-Line и RS-485

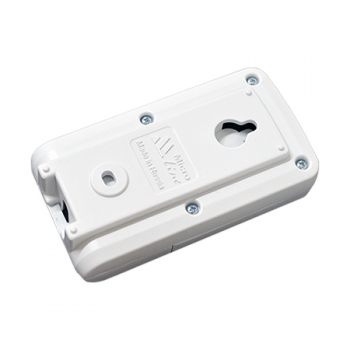

- крепится на стену
Универсальный адаптер цифровых шин предназначен для обеспечения обмена данными между автоматикой ZONT и отопительным котлом, поддерживающим один из цифровых протоколов:
➔ OpenTherm – открытый протокол цифровых шин отопительных котлов;
➔ E-Bus – протокол цифровых шин котлов Vaillant и Protherm;
➔ BridgeNet – протокол цифровой шины котлов Ariston (серии Net);
➔ Navien – протокол цифровой шины котлов Navien;
➔ BSB – протокол цифровой шины котлов с платой управления Siemens;
➔ WOLF – протокол цифровой шины котлов WOLF;
➔ Daesung* – протокол цифровой шины котлов Daesung.
*Протокол цифровой шины котлов Daesung заводской прошивкой Адаптера не поддерживается, необходимо обновить прошивку Адаптера дистанционно через обращение в техподдержку (из личного кабинета или на почту support@microline.ru). Для обновления Адаптер должен быть подключен к прибору ZONT серии PRO или NEW через интерфейс RS-485. Адаптеры обновляются строго по одному, одновременное обновление нескольких Адаптеров невозможно.
Важно! По цифровой шине работают не все котлы вышеуказанных производителей. Проверить возможность управления по цифровой шине конкретной модели котла можно в Совместимости котлов с ZONT.
Универсальный адаптер автоматически определяет тип цифровой шины котла и обеспечивает обмен данными между его электронной платой и автоматикой ZONT:
- с котла считываются технические параметры его работы и сервисные установки;
- на котел передаются уставка теплоносителя и целевая температура горячей воды контура ГВС.
Набор доступных для считывания рабочих параметров цифровой шины котла и отображение их значений в сервисе ZONT зависит от марки и модели котла. Контролируются:
- фактическая температура теплоносителя;
- фактическая температура ГВС;
- сервисные значения диапазона работы котла на Отопление и ГВС;
- фактический уровень модуляции горелки;
- фактической значение давления теплоносителя;
- температура обратного потока;
- заданные значения температур теплоносителя и ГВС;
- признаки работы котла на отопление и ГВС.
При возникновении ошибок и аварий котла адаптер цифровой шины обеспечивает считывание кодов ошибок.
При управлении по цифровой шине термостат или контроллер не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель.
При фиксировании неисправности или аварии котла ZONT передает информацию выбранным способом (через личный кабинет веб-сервиса, уведомление в мобильное приложение, звонки, SMS).
Особенности универсального адаптера:
- Допускается одновременное подключение нескольких адаптеров к универсальным контроллерам ZONT для управления несколькими котлами;
- Считывание кода неисправности / аварии котла и передача кода для отображения в личном кабинете веб-сервиса www.zont-online.ru.
При использовании адаптера с отопительными приборами ZONT:
— вы уверены в работоспособности своего котла;
— используете возможности гибкой настройки для создания комфортного микроклимата в помещении;
— вы экономите на энергоносителях от 35%!
Внимание! Наличие в котлах надписи «OpenTherm» не гарантирует работы по цифровой шине, необходимо свериться со списком котлов, проверенных и прочитанных ZONTом.
Для подключения адаптера к некоторым котлам BAXI необходим разъем MHU-02, приобретается отдельно (не представлен в ассортименте интернет-магазина). Список моделей, для которых нужен и не нужен разъем, смотрите здесь.
Функционал устройства
- Н-1V.02 (01)
- SMART 2.0
- H700+ PRO
- H1000+ (PRO, PRO.V2)
- H1500+ PRO
- Н2000+ (PRO, PRO.V2)
- SMART NEW, H-1V NEW
- H-1, H-2, H-1V, SMART
- OpenTherm
- E-BUS
- BridgeNet (Ariston)
- BSB
- Navien
- WOLF
- Daesung*
*для добавления протокола Daesung адаптер необходимо перепрошить по заявке через службу техподдержки — support@microline.ru
• считывание данных, передаваемых котлом (t улицы, t теплоносителя, давление и пр.)
• плавное регулирование мощности котла (модуляция горелки)
• дистанционное управление ГВС (если котел управляет ГВС)
• получение кодов ошибок и аварий котла
• рекомендуется в сервисном меню котла установить max уровень модуляции
• ограничить модуляцию можно через лк ZONT
• данная функция работает не на всех котлах, в ряде моделей ограничить модуляцию можно только органами управления котла
Технические характеристики
Напряжение питания | 10-28 В |
Максимальный потребляемый ток | 30 мА |
Интерфейсы подключения к котлу | OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Wolf, Daesung* *требуется перепрошивка через Техподдержку — support@microline.ru |
Интерфейс подключения к термостату или контроллеру | K-Line, RS-485 |
Температурный диапазон работы | От -30 до +55 °С |
Время выхода на рабочий режим | Не более 5 сек |
Средний срок службы | 7 лет |
Габаритные размеры | 95 х 55 х 23 мм |
Масса, не более | 0,400 кг |
Крепление | Навесное |
Документация
- Время выхода на рабочий режим
- Не более 5 сек
- Габаритные размеры
- 95 х 55 х 23 мм
- Интерфейс подключения к термостату или контроллеру
- K-Line, RS-485
- Интерфейсы подключения к котлу
- OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Wolf, Daesung*, *требуется перепрошивка через Техподдержку — support@microline.ru
- Крепление
- Навесное
- Максимальный потребляемый ток
- 30 мА
- Масса, не более
- 0,400 кг
- Напряжение питания
- 10-28 В
- Средний срок службы
- 7 лет
- Температурный диапазон работы
- От -30 до +55 °С
