Артикул: ML00004945

В наличии

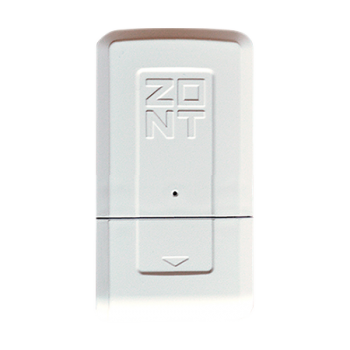

Адаптер E-⁠BUS/Ariston ECO (764) - ML00004945

2 200 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара. 3 900 ₽

Запросите КП для получения индивидуальной скидки

Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@zont-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 231-13-41

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание устройства

Снят с производства. Распродажа остатков!

  • Для подключения оборудования ZONT к котлам, поддерживающим цифровые протоколы E-BUS и Ariston
  • Передача данных по каналам связи K-Line и RS-485
  • Крепление на стену

* Внимание! Протокол BridgeNet (Ariston) поддерживают адаптеры из новых партий. Если нужен адаптер для Ariston, обязательно напишите об этом в комментарии к заказу.

Адаптер E-BUS ECO (764) применяется для подключения термостатов и контроллеров ZONT к газовым котлам, работающим по цифровым протоколам E-BUS (котлы Vaillant и Protherm) и BridgeNet* (котлы Ariston) – см. список в Совместимости котлов с ZONT.

* Внимание! Протокол BridgeNet поддерживают адаптеры, выпускаемые с августа 2022 г., на упаковке которых есть наклейка с надписью «Работает и с Ariston».

Крепление устройства осуществляется на стену или din-рейку.

Управление по цифровой шине обеспечивает:

  • штатную работу функции модуляции мощности котла,
  • установку температуры отопления и ГВС,
  • контроль рабочих параметров котла,
  • индикацию аварий и ошибок.

При управлении по цифровой шине термостат или контроллер ZONT постоянно и плавно изменяет (модулирует) мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель.

Подключение к внутреннему цифровому протоколу обеспечивает контроль технического состояния котла, при возникновении неисправности или аварии термостат передает информацию выбранным способом (через личный кабинет веб-сервиса, уведомление в мобильное приложение, звонки, SMS).

Особенности адаптера E-BUS версии 764:

  • Допускается одновременное подключение нескольких адаптеров к универсальным контроллерам ZONT (Н1000+, Н2000+) для управления несколькими котлами;
  • Считывание кода неисправности / аварии котла и передача кода для отображения в личном кабинете веб-сервиса www.zont-online.ru.

Принцип работы релейного и цифрового режимов управления котлом:

Релейный режим. В релейном режиме управления котлом термостат или контроллер ZONT измеряет текущую температуру. При ее отклонении от заданного пользователем значения прибор замыкает или размыкает контакты выходного реле, включая или выключая горелку.

При включении котел сразу работает на полной мощности. Таким образом в систему отопления поступает порция тепла больше, чем требуется для достижения заданного температурного значения.

Как только заданная температура достигнута термостат выключает котел. Однако из-за инерции системы отопления «избыточное тепло» некоторое время отдается от труб и радиаторов системы отопления. Таким образом температура увеличивается больше необходимой и происходит перегрев помещения. Также из-за инерции водяной системы отопления энергия котла расходуется неэкономно – когда термостат включает котел, то горелка включается сразу, но тепло до элементов системы отопления будет идти некоторое время и фактическая температура воздуха в помещении будет ниже относительного заданного значения на этот промежуток времени.

Цифровой режим. Прибор ZONT, при управлении котлом по цифровой шине, контролирует фактическую и установочную температуры теплоносителя, а также заданную температуру в помещении.

ZONT вычисляет оптимальную для поддержания заданной температуры в помещении температуру теплоносителя и, чем больше разница между текущей и установочной температурами воздуха в помещении, тем более высокую температуру теплоносителя ZONT устанавливает котлу. Регулирование температуры теплоносителя достигается за счет модуляции мощности горелки, которую выполняет непосредственно электроника котла. При использовании адаптера цифровой шины оптимально расходуется энергоноситель, ресурс отопительного котла и в помещении точно поддерживается заданная температура.

Важно! По цифровой шине работают не все котлы вышеуказанных производителей. Проверьте совместимость работы конкретной модели с оборудованием ZONT в разделе Совместимость котлов с ZONT (перейти в раздел).

При использовании адаптера E-BUS с автоматикой ZONT:

— вы уверены в работоспособности своего котла;

— создаете комфортный микроклимат в помещении без перегревов;

— экономите на энергоносителях от 30%!

Функционал устройства

Совместимость с устройствами

• ZONT SMART NEW
• ZONT H-1V NEW
• ZONT SMART 2.0
• ZONT H-1V.02
• ZONT H700+ PRO
• ZONT H1000+ PRO
• ZONT Н1500+ PRO
• ZONT H2000+ PRO
• ZONT H-1, H-2 (снято с производства)
• ZONT H-1V, H-1V.01 (снято с производства)
• ZONT H1000+, H2000+ (снято с производства)

Поддерживаемые протоколы котлов

• E-BUS
• BridgeNet (Ariston)

Адаптер обеспечивает

• считывание данных, передаваемых котлом (t улицы, t теплоносителя, давление и пр.)
• плавное регулирование мощности котла (модуляция горелки)
• дистанционное управление ГВС (если котел управляет ГВС)
• получение кодов ошибок и аварий котла

Особенности управления

• рекомендуется в сервисном меню котла установить max уровень модуляции
• ограничить модуляцию можно через лк ZONT
• данная функция работает не на всех котлах, в ряде моделей ограничить модуляцию можно только органами управления котла

Технические характеристики

Напряжение питания10-28В
Максимальный потребляемый ток30 мА
Интерфейс подключения к котлуE-BUS, BridgeNet (Ariston)
Интерфейс подключения к термостату или контроллеруK-Line, RS-485
Температурный диапазон работыОт минус 30 до плюс 55 °С
Время выхода на рабочий режимНе более 5 сек
Средний срок службы5 лет
Габаритные размеры, мм95 х 55 х 23
Масса, не более0,100 кг
Корпус, креплениеПластиковый, на стену, din-рейку

Документация

Технические характеристики ML00004945

Характеристики

Время выхода на рабочий режим
Не более 5 сек
Габаритные размеры, мм
95 х 55 х 23
Интерфейс подключения к котлу
E-BUS, BridgeNet (Ariston)
Интерфейс подключения к термостату или контроллеру
K-Line, RS-485
Корпус, крепление
Пластиковый, на стену, din-рейку
Максимальный потребляемый ток
30 мА
Масса, не более
0,100 кг
Напряжение питания
10-28В
Средний срок службы
5 лет
Температурный диапазон работы
От минус 30 до плюс 55 °С
