Артикул: ML00006561

В наличии

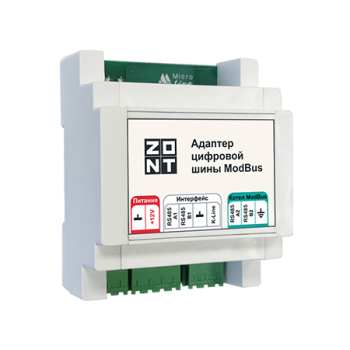

Адаптер цифровой шины Modbus (RTU) - ML00006561

3 300 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

Запросите КП для получения индивидуальной скидки

Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@zont-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 231-13-41

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание устройства

для цифрового управления отопительными котлами Modbus (RTU)

  • подходит для всех термостатов и контроллеров ZONT
  • работает по K-Line и RS-485
  • крепится на din-рейку

Проверьте возможность работы котла через адаптер в разделе Совместимость котлов с ZONT (перейти)

Адаптер цифровой шины Modbus (RTU) предназначен для подключения термостатов и контроллеров ZONT к котлам, поддерживающим одноименный цифровой протокол. Протестирована работа котлов:

  • Lemax CLEVER L (Clever L150, Clever L180, Clever L200);
  • ИРБИС (Хопер с КСУБ 20.10, Барс с КСУБ 20.10, Барс с КСУБ 20.10 и модуляцией мощности, Барс с КСУБ 20.15)
  • ГАЗИНТЕРМ (Изнаир-Ч 25-70 кВт, Изнаир-А 25-100 кВт).

Проверить возможность подключения конкретной модели котла можно в разделе Совместимость котлов с ZONT.

При управлении ZONT котлом через адаптер становятся доступны для считывания следующие параметры:

  • фактическая и расчетная температура теплоносителя;
  • состояние горелки;
  • признаки работы на Отопление и ГВС;
  • признаки ошибок и аварии.

Все эти параметры применяются в алгоритме управления работой котла и отображаются в веб-сервисе ZONT.

Обратно через Адаптер в цифровую шину котла передаются:

  • расчетная температура теплоносителя (уставка);
  • целевая температура для нагрева ГВС.

Обратите внимание — набор считываемых параметров может меняться в зависимости от модели котла и подключенных к нему датчиков.

Основное отличие управления котлом по цифровой шине состоит в том, что подключенная к нему автоматика не включает и выключает горелку, как это происходит при релейном управлении (при подключении без адаптера), а постоянно и плавно изменяет мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Данный способ также называют модуляцией горелки. Такой вариант управления продлевает ресурс котла и снижает затраты на энергоноситель.

При фиксировании неисправности или аварии котла ZONT передает информацию выбранным способом (через личный кабинет веб-сервиса, уведомление в мобильное приложение, SMS).

Адаптер предназначен для обмена данными с одним котлом. При управлении системой отопления с несколькими котлами для каждого потребуется отдельный Адаптер.

Совместим со следующими приборами ZONT:

  • отопительные термостаты SMART NEW, H-1V NEW
  • отопительные контроллеры SMART 2.0, Н-1V.02
  • универсальный контроллер H700+ PRO
  • универсальные контроллеры H1000+ PRO, H1000+ PRO.V2
  • универсальный контроллер H1500+ PRO
  • универсальные контроллеры H2000+ PRO, H2000+ PRO.V2

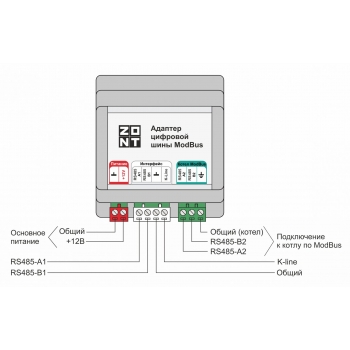

Подключение адаптера к основному прибору ZONT осуществляется через K-Line или RS-485, одновременное использование этих 2-х интерфейсов недопустимо. Для подключения рекомендуется использовать экранированный кабель МКЭШ или кабель UTP (витая пара) сечением не менее 0,5 мм. Полярность подключения к цифровой шине котла значения не имеет. Удаленность Адаптер от прибора ZONT зависит от интерфейса подключения: в RS-485 – до 200 м, в K-Line – 10-12 м.

Адаптер к котлам с цифровой шиной Modbus (RTU) подключается по цифровому интерфейсу RS-485, линия связи при этом не должна превышать 25 м.

Основное питание Адаптера выполняется от прибора автоматики ZONT. Питание котла нужно включать только после подключения Адаптера к плате котла и включения основного питания прибора автоматики ZONT.

При использовании адаптера с отопительными приборами ZONT:

— вы уверены в работоспособности своего котла;

— используете возможности гибкой настройки для создания комфортного микроклимата в помещении;

— вы экономите на энергоносителях от 35%!

Функционал устройства

Совместимость с устройствами
  • ZONT SMART NEW
  • ZONT H-1V NEW
  • ZONT SMART 2.0
  • ZONT H-1V.02
  • ZONT H700+ PRO
  • ZONT H1000+ PRO.V2
  • ZONT H1000+ PRO
  • ZONT Н1500+ PRO
  • ZONT H1000+ PRO.V2
  • ZONT H2000+ PRO
Адаптер обеспечивает

• считывание данных, передаваемых котлом (состояние горелки, t и пр.)
• плавное регулирование мощности котла (модуляция горелки)
• дистанционное управление ГВС (если котел управляет ГВС)
• считывание признаков ошибок и аварий котла

Технические характеристики

Напряжение питания10-28 В
Максимальный потребляемый ток30 мА
Интерфейсы подключения к котлуModbus (RTU)
Интерфейс подключения к термостату или контроллеруK-Line, RS-485
Температурный диапазон работыОт -30 до +55 °С
Время выхода на рабочий режимНе более 5 сек
Габаритные размеры90 х 71 х 57,5 мм
Масса, не более0,200 кг
КреплениеНа DIN рейку

Документация

Технические характеристики ML00006561

Характеристики

Время выхода на рабочий режим
Не более 5 сек
Габаритные размеры
90 х 71 х 57,5 мм
Интерфейс подключения к термостату или контроллеру
K-Line, RS-485
Интерфейсы подключения к котлу
Modbus (RTU)
Крепление
На DIN рейку
Максимальный потребляемый ток
30 мА
Масса, не более
0,200 кг
Напряжение питания
10-28 В
Температурный диапазон работы
От -30 до +55 °С
