Артикул: ML00005842

В наличии

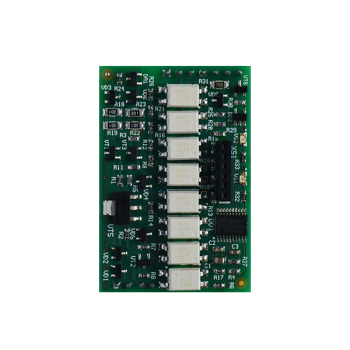

Универсальная плата цифровых шин для ZONT Climatic - ML00005842

4 500 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

Запросите КП для получения индивидуальной скидки

Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@zont-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 231-13-41

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание устройства

Для подключения оборудования ZONT к газовому котлу, поддерживающему протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB (Baxi), Daesung, Wolf.

Список котлов с цифровой шиной



Подходит к устройствам:

Универсальная плата цифровой шины предназначена для подключения Регулятора ZONT Climatic к газовым котлам по цифровой шине OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB (Baxi), Daesung*, Wolf*.

Универсальные платы выпускаются в 2-х версиях – V.01 и V.02 (версия обозначена наклейкой на упаковке):

наклейка означает, что на этой плате уже прошиты протоколы цифровых шин OpenTherm, E-BUS, BridgeNet (Ariston), Navien, BSB;

чтобы добавить протокол Daesung и Wolf, напишите на support@microline.ru

наклейка означает, что на этой плате уже прошиты протоколы цифровых шин OpenTherm, E-BUS, BridgeNet (Ariston), Navien, BSB, Daesung, Wolf

Универсальная плата автоматически определяет тип цифровой шины котла и обеспечивает обмен данными между его электронной платой и автоматикой ZONT:

  • с котла считываются технические параметры его работы и сервисные установки;
  • на котел передаются уставка теплоносителя и целевая температура горячей воды контура ГВС.

Набор доступных для считывания рабочих параметров цифровой шины котла и отображение их значений в сервисе ZONT зависит от марки и модели котла. Контролируются:

  • фактическая температура теплоносителя;
  • фактическая температура ГВС;
  • сервисные значения диапазона работы котла на Отопление и ГВС;
  • фактический уровень модуляции горелки;
  • фактической значение давления теплоносителя;
  • температура обратного потока;
  • заданные значения температур теплоносителя и ГВС;
  • признаки работы котла на отопление и ГВС.

При возникновении ошибок и аварий котла адаптер цифровой шины обеспечивает считывание кодов ошибок.

При управлении по цифровой шине термостат или контроллер не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель.

При фиксировании неисправности или аварии котла ZONT передает информацию выбранным способом (через личный кабинет веб-сервиса, уведомление в мобильное приложение, звонки, SMS).

Регулятор имеет два разъема для подключения Плат цифровой шины.

Плата цифровой шины не требует какой-либо активации. В случае корректного выполнения процедуры ее установки в настройках Регулятора увеличится количество опций, доступных для настройки и параметров мониторинга.

Для подключения к некоторым котлам BAXI необходим разъем MHU-02, приобретается отдельно (не представлен в ассортименте интернет-магазина). Список моделей, для которых нужен и не нужен разъем, смотрите здесь.

Функционал устройства

Совместимость с устройствами

• ZONT Climatic 1.1, 1.2, 1.3
• ZONT Climatic OPTIMA

Поддерживаемые протоколы котлов

• OpenTherm
• E-BUS
• BridgeNet (Ariston)
• BSB (Baxi)
• Navien
• Daesung*
• Wolf*

*для добавления протоколов Daesung и Wolf плату необходимо перепрошить по заявке через службу техподдержки — support@microline.ru

Плата обеспечивает

• считывание данных, передаваемых котлом (t улицы, t теплоносителя, давление и пр.)
• плавное регулирование мощности котла (модуляция горелки)
• дистанционное управление ГВС (если котел управляет ГВС)
• получение кодов ошибок и аварий котла

Особенности управления

• рекомендуется в сервисном меню котла установить max уровень модуляции
• ограничить модуляцию можно через лк ZONT
• данная функция работает не на всех котлах, в ряде моделей ограничить модуляцию можно только органами управления котла

Технические характеристики

Температурный диапазон работыОт минус 25 ⁰С до плюс 50 ⁰С
Интерфейсы подключения к котлуOpenTherm, E-BUS, BridgeNet (Ariston), BSB (Baxi), Navien, Daesung, Wolf
Габаритные размеры48 х 32 х 10 мм
Масса, не более0,05 кг

Документация

Технические характеристики ML00005842

Характеристики

Габаритные размеры
48 х 32 х 10 мм
Интерфейсы подключения к котлу
OpenTherm, E-BUS, BridgeNet (Ariston), BSB (Baxi), Navien, Daesung, Wolf
Масса, не более
0,05 кг
Температурный диапазон работы
От минус 25 ⁰С до плюс 50 ⁰С
