Артикул: ML00005557

Все товары ZONT

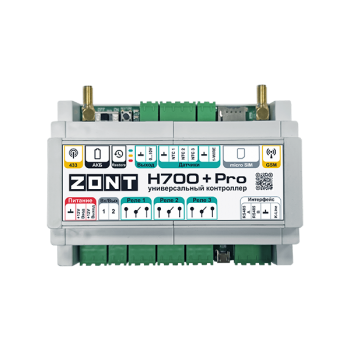

Универсальный контроллер ZONT H700+ PRO - ML00005557

На складе

22 180 ₽

Гарантия лучшей цены
Получите персональную цену на данный товар

Описание устройства

для удаленного управления инженерной системой

  • GSM (4G) и Wi-Fi связь
  • Управляет и автоматизирует системы отопления и ГВС
  • Управляет 2 котлами релейно или по цифровой шине
  • Управляет исполнительными устройствами – 3 релейных выхода, 2 универсальных входа/выхода, 1 аналоговый выход 0-10В
  • Обеспечивает безопасность работы системы
  • Оповещает при аварии котла и любых внештатных ситуациях
  • Сохраняет связь и управление при отключении электроэнергии (встроенный резервный АКБ)
  • Сокращает потребление энергоресурсов

Универсальный контроллер ZONT H700+ PRO подходит для контроля и управления системами отопления. Прибор соответствует профессиональным стандартам ZONT.

Контроллер ZONT Н700+ PRO предназначен для профессиональной автоматизации инженерных систем и дистанционного управления ими. Контролирует и управляет системой отопления с функцией приготовления горячей воды. Прибор обладает возможностями гибкого программирования для решения задач автоматизации котельной. Алгоритм работы контроллера может учитывать температуру наружного воздуха и недельное расписание.

Прибор дистанционно управляет работой инженерных исполнительных устройств, а также любых элементов домостроения по расписанию, срабатыванию контролируемых датчиков.

ZONT H700+ PRO управляется автоматически по запрограммированному алгоритму или вручную – через личный кабинет веб-сервиса, мобильное приложение. Контроль параметров системы отопления и состояния подключенного оборудования доступен из личного кабинета веб-сервиса и мобильного приложения.

Контроллер ZONT H700+ PRO стоит выбрать для:

  • автоматического контроля режимов работы прямых и смесительных контуров системы отопления, в том числе с использованием погодозависимых алгоритмов управления;
  • контроля и управления работой двух отопительных котлов, в том числе управление по расписанию;
  • контроля режимов работы и технического состояния котла;
  • контроля заданных и текущих температур и оперативного изменения их значений;
  • автоматизации работы компонентов инженерной системы с удаленным управлением и контролем;
  • дистанционного управления приборами, элементами домостроения;
  • контроля состояния проводных и радиоканальных датчиков различного назначения;
  • автоматического уведомления об отклонении параметров работы системы и контролируемых датчиков от заданных значений;
  • мгновенного оповещения владельца при возникновении аварии котла, при отклонении текущих параметров от заданных значений, при пропадании/восстановлении напряжения в сети;
  • контроля и автоматического реагирования системы безопасности и охраны.

Прибор управляет 1 или 2 котлами (основной и резервный), прямыми и смесительными контурами, бойлером ГВС (в том числе косвенного нагрева), циркуляционными насосами, любыми электрическими приборами.

Контроллер ZONT H700+ PRO имеет 3 релейных выхода и 2 универсальных входа/выхода, которые могут быть назначены выходом «открытый коллектор», 1 выход 0-10В предназначен для пропорционального управления котлами и исполнительными устройствами по стандарту 0-10В. 3 входа NTC предназначены для прямого подключения датчиков NTC (входят в комплект).

Управление котлом/котлами осуществляется релейным и/или цифровым способом. Для цифрового управления котлом Контроллер использует внешний адаптер (приобретается отдельно), поддерживающий цифровую шину подключаемого котла. Доступно управление котлами, имеющими одну из перечисленных шин: OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB (Baxi), Daesung, Wolf, Rinnai, Arderia, EMS+, Modbus.

Универсальный контроллер ZONT H700+ PRO контролирует дополнительно подключенные датчики различного назначения (давления, протечки воды, охранные, пожарные и др.). Возможно подключение как проводных, так и радиодатчиков, работающих на защищенной частоте 868 МГц (до 120 радиодатчиков).

Для автономной работы используется встроенный резервный аккумулятор. При отключении электроэнергии контроллер останется на связи, будет передавать информацию от подключенных к нему проводных датчиков, встроенного адаптера цифровых шин. При возобновлении подачи питания контроллер возобновит управление подключенными исполнительными устройствами.

Для удобства владельца возможно подключить выносную панель управления МЛ-753 и разместить ее отдельно от контроллера в удобном для пользования месте.

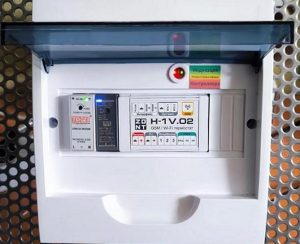

Индикация в монтажном боксе

Установите Глазок для контроля индикации после монтажа контроллера в бокс, чтобы контролировать световой сигнал индикатора прибора.

Глазок для контроля индикации защитит отверстие в монтажном боксе от пыли и влаги.

Универсальный контроллер ZONT H700+ PRO подойдет пользователям, которым нужна настройка работы всех приборов инженерной системы.

С универсальным контроллером ZONT H700+ PRO:

— вы создадите профессиональную инженерную систему, учитывая индивидуальные задачи и особенности вашего дома;

— вы можете быть уверенным в работоспособности системы отопления;

— вы заботитесь о домочадцах во время своего отсутствия;

— вы экономите на энергоносителях от 35%!

Функционал устройства

Контроль и управление котлом
  • 2 котла (каскад, резерв, расписание)
  • подключение по цифровым интерфейсам (через внешние адаптеры, 2 котла)
  • подключение котлов релейным способом
  • отображение текущего состояния котлов
  • ПЗА и ПИД-регулирование
  • настройка сценариев работы
  • настройка работы по расписанию
  • защита от замерзания
  • функция «Лето» для автоматического отключения в теплое время года (в т. ч. с использованием погодного сервера)
Особенности управления и настройки
  • дистанционно через веб-сервис, приложение, смс
  • создание сценариев работы управляемых приборов различной сложности
  • неограниченное количество настраиваемых режимов работы
  • погодозависимое управление (датчик или погодный сервер)
Автономная работа
  • встроенная резервная батарея, прибор останется на связи при отключении электроэнергии (до 12 часов)
  • обеспечит мониторинг и передачу информации от подключенных проводных датчиков

Внимание! При работе контроллера от резервного аккумулятора управление котлом осуществляется в режиме предотвращения замерзания. При питании от резервного аккумулятора контроллер котлом не управляет!

Управление ГВС
  • работа по расписанию
  • функция «Антилегионелла»
  • мониторинг температуры ГВС
Управление исполнительными устройствами
  • 2 универсальных входа/выхода позволяют подключить электрическое оборудование для управления (насос, сервопривод, термоголовка и др.)
  • 3 релейных выхода для подключения электроприборов
  • 1 аналоговый выход 0-10В
Подключение датчиков
  • датчики t проводные аналоговые NTC (2 в комплекте)
  • датчики t проводные цифровые
  • аналоговые датчики охраны и безопасности
  • аналоговый датчик давления
  • радиодатчики 868 МГЦ, до 120 шт.
    (при использовании радиомодулей ZONT МЛ-590)
Функции охраны и безопасности
  • подключение датчиков протечки воды, утечки газа, дыма, влажности и др.
  • подключение охранных датчиков движения, разбития стекла, размыкания
  • подключение свето-звуковой сирены
  • возможность настройки срабатывания исполнительного устройства по полученному сигналу
  • просмотр потокового видео с видеокамер по протоколу RTSP
  • организация персонализированного доступа в помещения
Особенности прав пользователей
  • несколько доверенных номеров телефонов (для контроля и управления)
  • несколько пользователей совместного доступа (доступ техническому специалисту)
  • разграничение прав каждому пользователю
Способы управления
  • личный кабинет веб сервиса
  • мобильное приложение для iOS и Android
  • панель ручного управления МЛ-753 (приобретается отдельно)
Мгновенные оповещения
  • выход t за пороговые значения (min/max)
  • выход давления за пороговые значения (при подключении датчика)
  • авария и неисправность котла
  • неисправность подключенных датчиков
  • пропадание и восстановление напряжения питания
  • срабатывание сирены и доп. датчиков (задымление, протечка, проникновение и т.п.)
Способы оповещений
  • push-уведомления мобильного приложения
  • смс
  • письмо на e-mail
Запись и хранение истории событий
  • 3 месяца при использовании сторонней SIM-карты и 2 года при использовании SIM-карты МТС от компании «Микро Лайн»
  • время работы котла и мониторинг измеряемых температур
  • время появления аварий и ошибок в работе котла
  • время пропадания и восстановления основного напряжения питания
  • время и текст входящих смс сообщений
  • дата обновления ПО и номер текущей версии ПО

Технические характеристики

Основное питаниеВнешний источник стабилизированного питания напряжением 9-18 В постоянного тока
Резервное питаниеВстроенный аккумулятор LIR 14500 — напряжение 3,7 В; емкость 800 мА*ч
Потребляемая мощностьНе более 12 Вт
Каналы связиWi-Fi — основной, частотный диапазон 2,4 ГГц; 802.11 b/g/n

GSM — резервный:

  • Поддержка 2G
  • Поддержка 4GПриборы с наклейкой на упаковке «4G»
Поддерживаемые интерфейсыRS-485: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 200 м);

K-Line: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 15 м);

1-Wire: порт для подключения проводных цифровых датчиков температуры и ключей Touch Memory (до 10 шт.)

Поддерживаемые адаптеры

Для расширенного управления котлом по цифровому протоколу

Универсальный адаптер цифровых шин DIN — протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB, Daesung, Wolf

Универсальный адаптер цифровых шин ECO — протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB, Daesung, Wolf

Адаптер цифровой шины RINNAI

Адаптер цифровой шины ARDERIA

Адаптер цифровой шины EMS+

Адаптер цифровой шины Modbus

Управляемые выходы3 шт. релейные

1 шт. аналоговый 0-10В

Универсальные входы/выходы2 шт. (могут быть настроены как «открытый коллектор»)
Входы NTC3 шт.
Датчики температурыПроводные

  • Тип — аналоговые NTC, RS-485, цифровые
  • Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-771 (DS), МЛ-772 (DS), МЛ-778 (RS-485), МЛ-779 (RS-485), DS18S20, DS18B20

Беспроводные — До 120 шт.

  • Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590)
  • Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785
Датчики охранные и информационныеПроводные

  • Подключение к универсальному входу — на вход до 10 шт. одного типа в шлейф

Беспроводные

  • Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590)
  • Модели — МЛ-712, МЛ-570
КорпусПластиковый, с креплением на DIN-рейку
Габаритные размеры125 х 91 х 59 мм; 7 DIN
Вес бруттоНе более 0,6 кг
Класс защиты
IP20 по ГОСТ 14254-2015
Диапазон рабочих температурОт -25 до +70 °С
Максимально допустимая относительная влажность85 %

Документация

Характеристики
Вес брутто
Не более 0,6 кг
Входы NTC
3 шт.
Габаритные размеры
125 х 91 х 59 мм; 7 DIN
Датчики охранные и информационные
Проводные Подключение к универсальному входу — на вход до 10 шт. одного типа в шлейф, Беспроводные Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590) Модели — МЛ-712, МЛ-570,
Датчики температуры
Проводные Тип — аналоговые NTC, RS-485, цифровые Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-771 (DS), МЛ-772 (DS), МЛ-778 (RS-485), МЛ-779 (RS-485), DS18S20, DS18B20, Беспроводные — До 120 шт. Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590) Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785,
Диапазон рабочих температур
От -25 до +70 °С
Каналы связи
Wi-Fi — основной, частотный диапазон 2,4 ГГц; 802.11 b/g/n, GSM — резервный: Поддержка 2G Поддержка 4G – Приборы с наклейкой на упаковке «4G»,
Класс защиты
IP20 по ГОСТ 14254-2015
Корпус
Пластиковый, с креплением на DIN-рейку
Максимально допустимая относительная влажность
85 %
Основное питание
Внешний источник стабилизированного питания напряжением 9-18 В постоянного тока
Поддерживаемые адаптеры, Для расширенного управления котлом по цифровому протоколу
Универсальный адаптер цифровых шин DIN— протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB, Daesung, Wolf, Универсальный адаптер цифровых шин ECO — протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB, Daesung, Wolf, Адаптер цифровой шины RINNAI, Адаптер цифровой шины ARDERIA, Адаптер цифровой шины EMS+, Адаптер цифровой шины Modbus
Поддерживаемые интерфейсы
RS-485: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 200 м); K-Line: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 15 м); 1-Wire: порт для подключения проводных цифровых датчиков температуры и ключей Touch Memory (до 10 шт.)
Потребляемая мощность
Не более 12 Вт
Резервное питание
Встроенный аккумулятор LIR 14500 — напряжение 3,7 В; емкость 800 мА*ч
Универсальные входы/выходы
2 шт. (могут быть настроены как «открытый коллектор»)
Управляемые выходы
3 шт. релейные, 1 шт. аналоговый 0-10В
