Артикул: ML00006086

Все товары ZONT

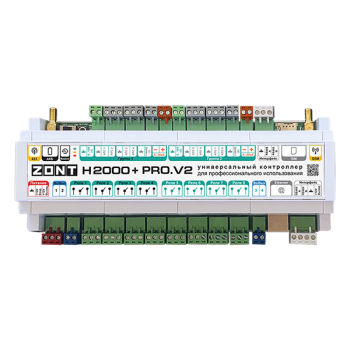

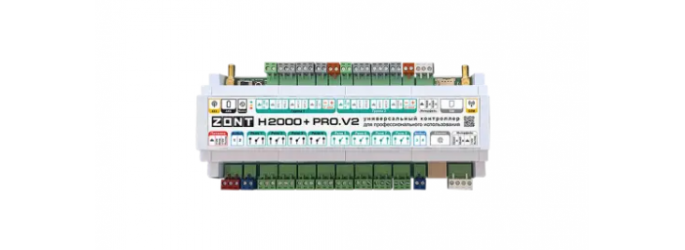

Универсальный контроллер ZONT H2000+ PRO.V2 - ML00006086

На складе

44 300 ₽

Гарантия лучшей цены
Получите персональную цену на данный товар

Описание устройства

для удаленного управления сложными инженерными системами

  • Каналы связи: GSM (4G), Wi-Fi, Ethernet
  • Управляет и автоматизирует системы отопления и ГВС любой конфигурации без ограничения числа контуров
  • Управляет каскадом котлов (2 и более)
  • Управляет исполнительными устройствами – 8 релейных выходов, 4 универсальных входа/выхода, 2 выхода 0-10В, 2 входа 4-20 мА, 2 входа RS-485
  • Поддерживает работу с блоками расширения
  • Обеспечивает безопасность работы системы
  • Оповещает при аварии котла и любых внештатных ситуациях
  • Сохраняет связь и управление при отключении электроэнергии (встроенный резервный АКБ)
  • Сокращает потребление энергоресурсов

Универсальный контроллер ZONT H2000+ PRO.V2 – прибор для профессиональной автоматизации и дистанционного управления инженерными системами любой сложности.

Универсальный контроллер ZONT H2000+ PRO.V2 — обновленная версия контроллера H2000+ PRO. Он обладает возможностями гибкого программирования для решения задач автоматизации и подходит для контроля и управления сложными системами отопления.

Прибор получил GSM-модем со связью 4G, второй дополнительные входы RS-485 и 1-Wire, аналоговый вход 4-20 мА. Контроллер может управлять несколькими котлами (программно неограниченно) релейно или по цифровой шине через внешние адаптеры. Как и предшественник, имеет дополнительные 8 релейных выхода, 4 универсальных входа/выхода, 2 аналоговых выхода 0-10В, 8 входов NTC и поддерживает работу с 5-ю блоками расширения ZONT любого номинала.

Отличия контроллера ZONT H2000+ PRO.V2 от ZONT H2000+ PRO

ХарактеристикиZONT H2000+ PROZONT H2000+ PRO.V2
GSM-модем2G4G
Интерфейс RS-4851 шт.2 шт.
Интерфейс 1-Wire1 шт.2 шт.
Аналоговый вход 4-20 мАнетесть, 2 шт.
Адаптеры цифровых шинвстроенные и внешниетолько внешние

Контроллер автоматически управляет системой отопления и горячего водоснабжения любой конфигурации и сложности без ограничения числа управляемых контуров. На базе контроллера ZONT H2000+ PRO.V2 строятся как системы диспетчеризации котельной, так и полноценные системы безопасности, ситуационного управления инженерным и электрическим оборудованием.

Прибор предназначен для создания максимально комфортных условий проживания в домах и полностью контролируемых процессов в зданиях производственного и промышленного назначения.

Автоматизированное домохозяйство

Создавайте единую многоконтурную систему отопления и горячего водоснабжения, состоящую из нескольких котлов, бойлера ГВС, исполнительных устройств — смесительные узлы, насосы, 3-х и 2-х ходовые клапаны, термоголовки и др.

Управление котлом/котлами осуществляется релейным и/или цифровым способом. Для цифрового управления каждым котлом требуется подключить внешний адаптер цифровых шин.

Отопительные котлы могут работать в каскаде, по расписанию и в режиме «Резерва». Свободно-настраиваемые режимы работы дают возможность настраивать работу котлов по расписанию, уличной t° (погодозависимое управление) и времени суток. Алгоритмы работы контроллера обеспечивают защиту насоса от заклинивания. Функция «Антизамерзание» предотвратит замерзание теплоносителя в трубопроводах системы отопления. Алгоритм функции «Лето» автоматически отключит работу котла при достижении заданного плюсового значения уличной температуры для экономии энергоресурсов.

Управление бойлером ГВС возможно как напрямую, так и через электронику отопительного котла (при использовании двухконтурного котла отопления). Применение функции «Антилегионелла» предотвратит развитие вредоносных бактерий.

Автоматизируйте работу любых элементов домостроения (ворота, шлагбаумы, освещение, полив и т.п.) по простым и сложным сценариям, расписанию, срабатыванию датчиков.

Реализуйте систему безопасности и охраны, используя средства предупреждения (датчики дыма, влажности, протечки воды и т.п.), средства сигнализирования (датчики движения, разбития, сирены), средства персонального доступа, данные с видеокамер и исполнительные охранные устройства. Настройте передачу данных ответственным лицам.

Прибор использует GSM/GPRS и Wi-Fi каналы связи для передачи данных, имеет возможность прямого подключения Ethernet. Мгновенно оповестит обо всех событиях, произошедших в доме!

Управляйте и контролируйте дистанционно через личный кабинет веб-сервиса ZONT или мобильное приложение на платформах iOS и Android. Для удобства владельца возможно подключить выносную панель управления МЛ-753 и разместить ее отдельно от контроллера в удобном для пользования месте.

Используйте веб-кнопки для быстрого включения/выключения исполнительных устройств, активации/деактивации сценариев – Сценарии Умного дома в 1 клик!

Автоматизация промышленных объектов

Контроллер ZONT H2000+ PRO.V2 успешно применяется на следующих объектах:

— розничные точки продаж / предоставления услуг / офисные помещения,

— производства / склады (в том числе серверные комнаты, теплицы, морозильные камеры и др.).

Создавайте единую автоматизированную инженерную систему как в одном, так и в нескольких зданиях различного назначения:

  • управляйте климатическими условиями в помещениях (отопление, охлаждение, вентиляция), настраивая работу в зависимости от погоды за окном, меняющихся условий эксплуатации. Обеспечьте сотрудников горячей водой вне зависимости от сезона;
  • реализуйте систему контроля доступа сотрудников в помещения при помощи ключей Touch Memory с возможностью нумерации каждого ключа – в личном кабинете контролируйте время прихода/ухода с работы каждого сотрудника или закрытие дверей;
  • настройте систему безопасности, используя сведения от датчиков различного назначения, данные с камер наблюдения (протокол RTSP). По команде, расписанию или действию сценария активируйте работу охранных и сигнализирующих устройств, передавайте данные ответственным лицам;
  • программируйте работу устройств бытового назначения в зависимости от задач (шлагбаумы, ворота, освещение, полив и др.);
  • контролируйте состояние подключенных датчиков (протечки воды, утечки газа, давления, дыма и др.), состояние напряжения сети.

Контроллер в своей работе использует данные как от проводных, так и от радиодатчиков, работающих на специализированной защищенной частоте 868 МГц. При использовании погодозависимого алгоритма в управлении отоплением применяйте данные с погодного сервера.

Для автономной работы используется встроенный резервный аккумулятор. При отключении электроэнергии контроллер останется на связи, будет передавать информацию от подключенных к нему проводных датчиков. При появлении питания в сети контроллер возобновит управление подключенными исполнительными устройствами.

На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT H2000+ PRO.V2 применяются блоки расширения. Блок не требует отдельного программирования.

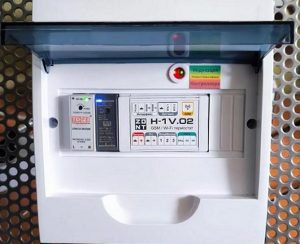

Индикация в монтажном боксе

Установите Глазок для контроля индикации после монтажа контроллера в бокс, чтобы контролировать световой сигнал индикатора прибора.

Глазок для контроля индикации защитит отверстие в монтажном боксе от пыли и влаги.

 С универсальным контроллером ZONT Н2000+ PRO.V2:

— вы создадите инженерную систему, учитывая индивидуальные запросы, сложность задач и особенности помещений;

— вы можете быть уверенным в работоспособности всей инженерной системы;

— вы экономите на энергоносителях от 35%!

Функционал устройства

Контроль и управление котлом
  • 2 котла (каскад, резерв, каскад+резерв, расписание)
  • подключение по цифровым интерфейсам (через внешние адаптеры, 2 котла и более)
  • подключение котлов релейным способом
  • отображение текущего состояния котлов
  • ПЗА и ПИД-регулирование
  • настройка сценариев работы
  • настройка работы по расписанию
  • защита от замерзания
  • функция «Лето» для автоматического отключения в теплое время года (в т. ч. с использованием погодного сервера)
Особенности управления и настройки
  • дистанционно через веб-сервис, приложение, смс
  • создание сценариев работы управляемых приборов различной сложности
  • неограниченное количество настраиваемых режимов работы
  • погодозависимое управление (датчик или погодный сервер)
Автономная работа
  • встроенная резервная батарея, прибор останется на связи при отключении электроэнергии (до 12 часов)
  • обеспечит мониторинг и передачу информации от подключенных проводных датчиков

Внимание! При работе контроллера от резервного аккумулятора управление котлом осуществляется в режиме предотвращения замерзания. При питании от резервного аккумулятора контроллер котлом не управляет!

Управление ГВС
  • работа по расписанию
  • функция «Антилегионелла»
  • мониторинг температуры ГВС
Управление исполнительными устройствами
  • 4 универсальных входа/выхода позволяют подключить электрическое оборудование для управления (насос, сервопривод, термоголовка и др.)
  • 8 релейных выходов для подключения электроприборов
  • 2 аналоговых выхода 0-10В
  • 2 аналоговых входа 4-20 мА
  • 2 входа RS-485
  • поддержка блоков расширения (3 шт.)
Подключение датчиков

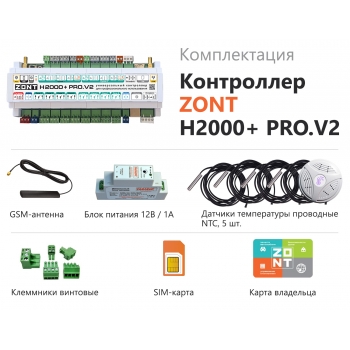

  • датчики t проводные аналоговые NTC (5 в комплекте)
  • датчики t проводные цифровые (2 входа 1-Wire)
  • аналоговые датчики охраны и безопасности
  • аналоговый датчик давления
  • радиодатчики 868 МГЦ, кол-во аппаратно неограниченно
    (при использовании радиомодулей ZONT МЛ-590)
Функции охраны и безопасности
  • подключение датчиков протечки воды, утечки газа, дыма, влажности и др.
  • подключение охранных датчиков движения, разбития стекла, размыкания
  • подключение свето-звуковой сирены
  • возможность настройки срабатывания исполнительного устройства по полученному сигналу
  • просмотр потокового видео с видеокамер по протоколу RTSP
  • организация персонализированного доступа в помещения
Особенности прав пользователей
  • несколько доверенных номеров телефонов (для контроля и управления)
  • несколько пользователей совместного доступа (доступ техническому специалисту)
  • разграничение прав каждому пользователю
Способы управления
  • личный кабинет веб сервиса
  • мобильное приложение для iOS и Android
  • панель ручного управления МЛ-753, МЛ-753 Wi-Fi (приобретается отдельно)
Мгновенные оповещения
  • выход t за пороговые значения (min/max)
  • выход давления за пороговые значения (при подключении датчика)
  • авария и неисправность котла
  • неисправность подключенных датчиков
  • пропадание и восстановление напряжения питания
  • срабатывание сирены и доп. датчиков (задымление, протечка, проникновение и т.п.)
Способы оповещений
  • push-уведомления мобильного приложения
  • смс
  • письмо на e-mail
Запись и хранение истории событий
  • 3 месяца при использовании сторонней SIM-карты и 2 года при использовании SIM-карты МТС от компании «Микро Лайн»
  • время работы котла и мониторинг измеряемых температур
  • время появления аварий и ошибок в работе котла
  • время пропадания и восстановления основного напряжения питания
  • время и текст входящих смс сообщений
  • дата обновления ПО и номер текущей версии ПО

Технические характеристики

Основное питаниеВнешний источник стабилизированного питания напряжением 9-18 В постоянного тока
Резервное питаниеВстроенный аккумулятор LIR 14500 — напряжение 3,7 В; емкость 800 мА*ч
Потребляемая мощностьНе более 12 Вт
Каналы связиWi-Fi — основной, частотный диапазон 2,4 ГГц; 802.11 b/g/n

GSM — резервный:

  • Поддержка 2G
  • Поддержка 4GПриборы с наклейкой на упаковке «4G»

Ethernet TCP/IP, 10/100BASE-T

Поддерживаемые интерфейсы и протоколыRS-485 (2 шт.): обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 200 м);

1-Wire (2 шт.): порт для подключения проводных цифровых датчиков температуры и ключей Touch Memory (до 10 шт. на порт)

MQTT: Сетевой протокол для потоковой передачи данных между устройствами с
Ограниченной мощностью CPU и/или временем автономной работы, а также для сетей с платным трафиком или низкой пропускной способностью.

Поддерживаемые адаптеры

Для расширенного управления котлом по цифровому протоколу

Универсальный адаптер цифровых шин DIN — протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB, Daesung, Wolf

Универсальный адаптер цифровых шин ECO — протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB, Daesung, Wolf

Адаптер цифровой шины RINNAI

Адаптер цифровой шины ARDERIA

Адаптер цифровой шины EMS+

Адаптер цифровой шины Modbus

Управляемые выходы8 шт. релейные

2 шт. аналоговые 0-10В

Универсальные входы/выходы4 шт. (могут быть настроены как «открытый коллектор»)
Аналоговый вход 4-20 мА
2 шт.
Входы NTC8 шт.
Поддержка блоков расширенияЕсть, до 5 шт. (ZE-88, ZE-84E, ZE-44, ZE-22)
Датчики температурыПроводные

  • Тип — аналоговые NTC, RS-485, цифровые
  • Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-771 (DS), МЛ-772 (DS), МЛ-778 (RS-485), МЛ-779 (RS-485), DS18S20, DS18B20

Беспроводные — До 120 шт.

  • Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590)
  • Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785
Датчики охранные и информационныеПроводные

  • Подключение к универсальному входу — на вход до 10 шт. одного типа в шлейф

Беспроводные

  • Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590)
  • Модели — МЛ-712, МЛ-570
КорпусПластиковый, с креплением на DIN-рейку
Габаритные размеры235 х 90 х 60 мм, 13 DIN
Вес бруттоНе более 0,85 кг
Класс защиты
IP20 по ГОСТ 14254-2015
Диапазон рабочих температурОт -25 до +70 °С
Максимально допустимая относительная влажность85 %

Документация

Характеристики
Аналоговый вход 4-20 мА
2 шт.
Вес брутто
Не более 0,85 кг
Входы NTC
8 шт.
Габаритные размеры
235 х 90 х 60 мм, 13 DIN
Датчики охранные и информационные
Проводные Подключение к универсальному входу — на вход до 10 шт. одного типа в шлейф, Беспроводные Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590) Модели — МЛ-712, МЛ-570,
Датчики температуры
Проводные Тип — аналоговые NTC, RS-485, цифровые Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-771 (DS), МЛ-772 (DS), МЛ-778 (RS-485), МЛ-779 (RS-485), DS18S20, DS18B20, Беспроводные — До 120 шт. Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590) Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785,
Диапазон рабочих температур
От -25 до +70 °С
Каналы связи
Wi-Fi — основной, частотный диапазон 2,4 ГГц; 802.11 b/g/n, GSM — резервный: Поддержка 2G Поддержка 4G – Приборы с наклейкой на упаковке «4G», Ethernet — TCP/IP, 10/100BASE-T
Класс защиты
IP20 по ГОСТ 14254-2015
Корпус
Пластиковый, с креплением на DIN-рейку
Максимально допустимая относительная влажность
85 %
Основное питание
Внешний источник стабилизированного питания напряжением 9-18 В постоянного тока
Поддерживаемые адаптеры, Для расширенного управления котлом по цифровому протоколу
Универсальный адаптер цифровых шин DIN— протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB, Daesung, Wolf, Универсальный адаптер цифровых шин ECO — протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB, Daesung, Wolf, Адаптер цифровой шины RINNAI, Адаптер цифровой шины ARDERIA, Адаптер цифровой шины EMS+, Адаптер цифровой шины Modbus
Поддерживаемые интерфейсы и протоколы
RS-485 (2 шт.): обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 200 м); 1-Wire (2 шт.): порт для подключения проводных цифровых датчиков температуры и ключей Touch Memory (до 10 шт. на порт), MQTT: Сетевой протокол для потоковой передачи данных между устройствами с
Ограниченной мощностью CPU и/или временем автономной работы, а также для сетей с платным трафиком или низкой пропускной способностью.
Поддержка блоков расширения
Есть, до 5 шт. (ZE-88, ZE-84E, ZE-44, ZE-22)
Потребляемая мощность
Не более 12 Вт
Резервное питание
Встроенный аккумулятор LIR 14500 — напряжение 3,7 В; емкость 800 мА*ч
Универсальные входы/выходы
4 шт. (могут быть настроены как «открытый коллектор»)
Управляемые выходы
8 шт. релейные, 2 шт. аналоговые 0-10В
