Артикул: ML00005590

Все товары ZONT

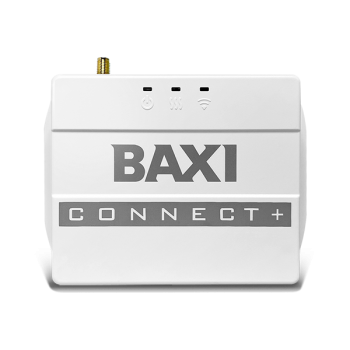

Контроллер BAXI CONNECT+ - ML00005590

На складе

18 800 ₽

Гарантия лучшей цены
Получите персональную цену на данный товар

Описание устройства

специальный контроллер ZONT для удаленного управления инженерной системой с котлами BAXI и De Dietrich

  • GSM и Wi-Fi связь в одном приборе!
  • Управление по цифровой шине котлом BAXI, De Dietrich
  • Подключение штатной панели управления котла BAXI, De Dietrich
  • Управление отоплением и ГВС
  • 2 котла в управлении (основной + резервный)
  • Погодозависимая автоматика
  • Пошаговый «Мастер настроек»
  • Подключение радиодатчиков ZONT 868 МГЦ
  • Работа с погодным сервером
  • Функции «Антилегионелла», «Антизамерзание», «Лето»
  • Дистанционный контроль датчиков различного назначения
  • Сохранение связи при отключении электроэнергии до 12 ч. (резервная батарея)
  • Крепление на стену и DIN-рейку

Контроллер Baxi Connect+ создан ZONT специально для управления системой отопления, в которой используются отопительные котел/котлы BAXI и De Dietrich. Имеет собственное мобильное приложение с «Мастером настроек», позволяющим в несколько кликов выполнить все необходимое регулирование системы отопления. Схемы подключения к котлам смотрите во вкладке «Документация».

Как контроллер управляет котлами

Прибор способен управлять 2 котлами по алгоритму «основной + резервный». При этом основной котел BAXI или De Dietrich подключается через встроенную в устройство цифровую шину. Такое управление котлом позволяет управлять модуляцией горелки и, следовательно, существенно снижать энергопотребление. Котел греет только тогда, когда нужно и ровно на столько, сколько требуется системе отопления.

Важно! При таком подключении можно использовать штатную панель основного котла BAXI или De Dietrich для ручного управления!

Резервный котел в системе отопления подключается только релейным способом. Тип используемой энергии, бренд производителя не имеют значения.

Использование погодозависимого алгоритма позволяет автоматизировать управление теплом с учетом изменения уличной температуры. Температурные данные могут быть получены как от уличного датчика, так и с погодного сервера. Применение такого алгоритма позволяет плавно изменять температуру теплоносителя в зависимости от погоды за окном.

Управление ГВС

Контроллер управляет горячим водоснабжением по следующим алгоритмам:

— в случае подключения бойлера косвенного нагрева к отопительному котлу BAXI или De Dietrich, ZONT управляет ГВС через котел,

— в случае использования обычного бойлера ГВС возможно прямое управление прибором (при этом используется не задействованный релейный выход).

Удобство управления:

— личный кабинет на веб-сервисе ZONT с возможностью предоставления доступа с различными правами для нескольких пользователей (например, сервисному специалисту, другому члену семьи),

— бесплатное мобильное приложение ZONT на iOS и Android, ссылки поставить правильные на их приложение

— комнатная панель для ручного управления режимами работы и температурными значениями ZONT МЛ-753.

Обновление ПО доступно через личный кабинет веб-сервиса без подключения прибора к компьютеру.

Индикация в монтажном боксе

Установите Глазок для контроля индикации после монтажа контроллера в бокс, чтобы контролировать световой сигнал индикатора прибора.

Глазок для контроля индикации защитит отверстие в монтажном боксе от пыли и влаги.

Контроллер Baxi Connect+ всегда на связи!

— GSM и Wi-Fi каналы передачи данных – выбирайте удобный,

— Wi-Fi канал в приоритете, GSM – резервный канал, подключающийся при потере связи Wi-Fi,

— при отключении электроэнергии прибор остается на связи до 12 часов и сохраняет весь свой функционал: управление котлом по OpenTherm (если котел подключен через АКБ), передает информацию от подключенных к нему проводных датчиков (встроенная резервная батарея).

Серверы находятся в России и это значит, что прибор всегда будет на связи!

С контроллером Baxi Connect+:

— вы можете быть уверены в работоспособности системы отопления;

— вы заботитесь о домочадцах во время своего отсутствия;

— вы экономите на энергоносителях от 35%!

Функционал устройства

Контроль и управление котлом
  • 2 котла (основной + резервный, расписание)
  • подключение по цифровым интерфейсам (через внешний адаптер, только 1 котел)
  • подключение котлов релейным способом
  • отображение текущего состояния котлов
  • ПЗА и ПИД-регулирование
  • настройка работы по расписанию
  • защита от замерзания
  • функция «Лето» для автоматического отключения в теплое время года (в т. ч. с использованием погодного сервера)
Особенности управления и настройки
  • дистанционно через веб-сервис, приложение, смс
  • 4 предустановленных режима с возможностью изменения настроек
  • 6 свободно программируемых режимов
  • преднастроенные конфигурации настройки для систем отопления
  • погодозависимое управление (датчик или погодный сервер)
Автономная работа
  • встроенная резервная батарея, прибор останется на связи при отключении электроэнергии (до 12 часов)
  • обеспечит мониторинг и передачу информации от подключенных проводных датчиков

Внимание! При работе контроллера от резервного аккумулятора управление котлом осуществляется в режиме предотвращения замерзания. При питании от резервного аккумулятора контроллер котлом не управляет!

Управление ГВС
  • работа по расписанию
  • функция «Антилегионелла»
  • мониторинг температуры ГВС
Подключение датчиков
  • датчики t проводные аналоговые NTC (1 в комплекте, гильза)
  • датчики t проводные цифровые
  • аналоговые датчики охраны и безопасности
  • аналоговый датчик давления
  • радиодатчики 868 МГЦ, до 120 шт.
    (при использовании радиомодулей ZONT МЛ-590)
Особенности прав пользователей
  • несколько доверенных номеров телефонов (для контроля и управления)
  • несколько пользователей совместного доступа (доступ техническому специалисту)
  • разграничение прав каждому пользователю
Способы управления
  • личный кабинет веб сервиса
  • мобильное приложение для iOS и Android
  • панель ручного управления МЛ-753 (приобретается отдельно)
Мгновенные оповещения
  • выход t за пороговые значения (min/max)
  • выход давления за пороговые значения (при подключении датчика)
  • авария и неисправность котла
  • неисправность подключенных датчиков
  • пропадание и восстановление напряжения питания
  • срабатывание сирены и доп. датчиков (задымление, протечка, проникновение и т.п.)
Способы оповещений
  • push-уведомления мобильного приложения
  • смс
  • письмо на e-mail
Запись и хранение истории событий
  • 3 месяца при использовании сторонней SIM-карты и 2 года при использовании SIM-карты МТС от компании «Микро Лайн»
  • время работы котла и мониторинг измеряемых температур
  • время появления аварий и ошибок в работе котла
  • время пропадания и восстановления основного напряжения питания
  • время и текст входящих смс сообщений
  • дата обновления ПО и номер текущей версии ПО

Технические характеристики

Основное питаниеВнешний источник стабилизированного питания напряжением 11 — 28 В постоянного тока
Резервное питаниеВстроенный аккумулятор LIR 14500 — напряжение 3,7 В; емкость 800 мА*ч
Потребляемая мощностьНе более 6 Вт
Поддерживаемые интерфейсыRS-485: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 200 м);

K-Line: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 15 м);

1-Wire: порт для подключения проводных цифровых датчиков температуры и ключей Touch Memory (до 10 шт.)

Поддерживаемые адаптеры

Для расширенного управления котлом по цифровому протоколу

OpenTherm: Встроенный адаптер для управления котлом BAXI; допускается подключение штатной выносной панели Comfort
Релейный выход1 шт., используется для релейного подключения котла или электрического прибора

Не подключен к цепям питаниям контроллера (выход типа “сухой контакт”)

Коммутируемое напряжение постоянного тока (максимальное) — 30 В, максимальный ток коммутации 3 А

Коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А

Аналоговый вход1 шт.,

— контролируемое входное напряжение 0-30 В;

— дискретность измерения 12 бит;

— погрешность не более 2%;

— подтяжка к цепи плюс 3,3 В через резистор 100 КОм

Аналоговый вход NTC2 шт., предназначены для подключения температурных датчиков типа NTC-10
Датчики температурыПроводные

  • Тип — аналоговые NTC, RS-485, цифровые
  • Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-771 (DS), МЛ-772 (DS), МЛ-778 (RS-485), МЛ-779 (RS-485), DS18S20, DS18B20

Беспроводные — До 120 шт.

  • Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590)
  • Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785
Датчики охранные и информационныеПроводные

  • Подключение к универсальному входу — на вход до 10 шт. одного типа в шлейф

Беспроводные

  • Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590)
  • Модели — МЛ-712, МЛ-570
КорпусПластиковый, с креплением на плоскую поверхность или на DIN-рейку
Габаритные размеры125 х 90 х 35 мм
Вес брутто0,3 кг
Класс защитыIP20 по ГОСТ 14254-2015
Диапазон рабочих температурМинус 25 ⁰С — плюс 70 ⁰С
Максимально допустимая относительная влажность85 %

Документация

Характеристики
Аналоговый вход
1 шт.,, — контролируемое входное напряжение 0-30 В; — дискретность измерения 12 бит; — погрешность не более 2%; — подтяжка к цепи плюс 3,3 В через резистор 100 КОм
Аналоговый вход NTC
2 шт., предназначены для подключения температурных датчиков типа NTC-10
Вес брутто
0,3 кг
Габаритные размеры
125 х 90 х 35 мм
Датчики охранные и информационные
Проводные Подключение к универсальному входу — на вход до 10 шт. одного типа в шлейф, Беспроводные Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590) Модели — МЛ-712, МЛ-570,
Датчики температуры
Проводные Тип — аналоговые NTC, RS-485, цифровые Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-771 (DS), МЛ-772 (DS), МЛ-778 (RS-485), МЛ-779 (RS-485), DS18S20, DS18B20, Беспроводные — До 120 шт. Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590) Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785,
Диапазон рабочих температур
Минус 25 ⁰С — плюс 70 ⁰С
Класс защиты
IP20 по ГОСТ 14254-2015
Корпус
Пластиковый, с креплением на плоскую поверхность или на DIN-рейку
Максимально допустимая относительная влажность
85 %
Основное питание
Внешний источник стабилизированного питания напряжением 11 — 28 В постоянного тока
Поддерживаемые адаптеры, Для расширенного управления котлом по цифровому протоколу
OpenTherm: Встроенный адаптер для управления котлом BAXI; допускается подключение штатной выносной панели Comfort
Поддерживаемые интерфейсы
RS-485: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 200 м); K-Line: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 15 м); 1-Wire: порт для подключения проводных цифровых датчиков температуры и ключей Touch Memory (до 10 шт.)
Потребляемая мощность
Не более 6 Вт
Резервное питание
Встроенный аккумулятор LIR 14500 — напряжение 3,7 В; емкость 800 мА*ч
Релейный выход
1 шт., используется для релейного подключения котла или электрического прибора, Не подключен к цепям питаниям контроллера (выход типа “сухой контакт”), Коммутируемое напряжение постоянного тока (максимальное) — 30 В, максимальный ток коммутации 3 А, Коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А
