Автоматический регулятор ZONT Climatic OPTIMA - ML00004782

На складе

44 180 ₽

Гарантия лучшей цены
Получите персональную цену на данный товар

Описание устройства

для контроля и управления комплексными системами отопления (без веб-интерфейса)

  • Автоматизация, контроль и управление инженерной системой, состоящей из 1 контура ГВС и 3 прямых/смесительных контуров
  • Управление 2 котлами и ГВС
  • Взаимодействие с OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB, Wolf, Daesung
  • Функция «Антизамерзание»
  • Функция «Антилегионелла»
  • Выносная панель управления

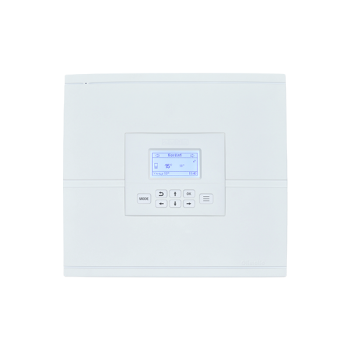

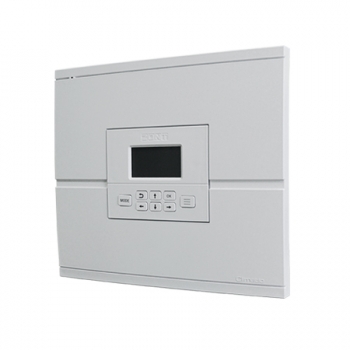

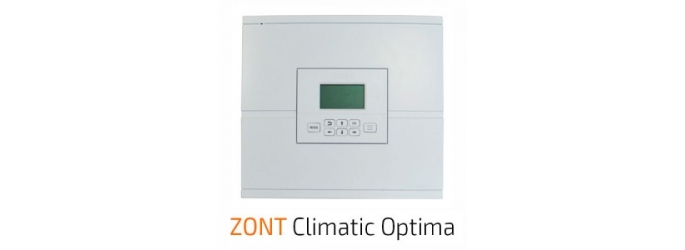

ZONT Climatic OPTIMA – новый прибор в линейке автоматических регуляторов Climatic.

Основная особенность прибора – настройка и управление производится только командами с панели управления, имеющей ЖК дисплей и кнопки управления.

В качестве дополнительной панели управления к регулятору ZONT Climatic можно подключить панель ручного управления МЛ-753 или панель ручного управления МЛ-753 Wi-Fi, таким образом обеспечив доступ к управлению системой отопления из разных помещений (например, на разных этажах).

Погодозависимый автоматический регулятор идеально подходит для контроля и управления комплексными системами отопления и горячего водоснабжения в зданиях без использования средств связи.

В вашем доме всегда комфортная температура и горячая вода!

Регулятор ZONT Climatic OPTIMA позволяет автоматизировать и управлять комплексной отопительной системой, включающей 1 контур ГВС и 3 прямых/смесительных контура.

4 преднастроенных режима работы прибора дают возможность устанавливать работу котлов по расписанию, уличной t° (погодозависимое управление) и времени суток. Управление 2 котлами (каскад, основной и резервный) обеспечит вашу систему теплом независимо от аварий и других нежелательных событий. Функция «Антизамерзание» предотвратит замерзание теплоносителя в трубопроводах системы отопления. Алгоритм функции «Лето» автоматически отключит работу котла при достижении заданного плюсового значения уличной температуры для экономии энергоресурсов.

Управление бойлером ГВС возможно как напрямую, так и через электронику отопительного котла (при использовании двухконтурного котла отопления). Применение функции «Антилегионелла» предотвратит развитие вредоносных бактерий.

Автоматизация контроля и управления

Автоматический регулятор ZONT Climatic OPTIMA содержит предустановленные настройки основных параметров контуров отопительной системы. На панели прибора возможно:

— выбрать режим работы для каждого контура,

— установить требуемое температурное значение,

— назначить расписание работы приборов,

— управлять ГВС,

— присвоить каждому контуру свое название.

Удобство монтажа и подключения:

— преднастроенные конфигурации,

— настройка с панели в месте размещения прибора,

— крепление прибора на стену,

— поддержка цифровых и аналоговых датчиков температуры NTC,

— подключение радиодатчиков, работающих на защищенной частоте 868 МГц (до 40 шт.)

Эргономика размещения

Продуманный и современный дизайн прибора позволяет разместить его как в специально-предназначенном помещении, так и в жилых комнатах дома.

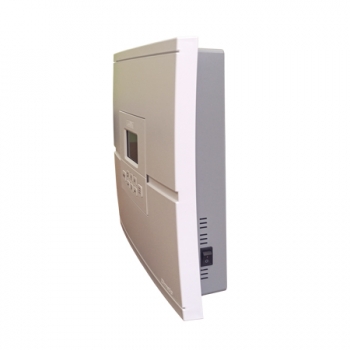

Панель управления ZONT Climatic OPTIMA выносная, при желании ее можно расположить отдельно от регулятора. Ее место в корпусе закроет заглушка, входящая в комплект.

ZONT Climatic OPTIMA — современное готовое решение для создания энергоэффективной системы отопления и ГВС!

— Комфортная температура в помещении всего за 1 настройку!

— Безопасность всей системы отопления!

— Экономия на энергоносителях от 35%

Функционал устройства

Контроль и управление котлом
  • 2 котла (каскад, резерв, расписание)
  • подключение по цифровым интерфейсам (опционально через платы ЦШ, 2 котла)
  • подключение котлов релейным способом
  • отображение текущего состояния котлов
  • ПЗА и ПИД-регулирование
  • настройка работы по расписанию
  • защита от замерзания
  • функция «Лето» для автоматического отключения в теплое время года
Особенности управления и настройки
  • локально через панель ручного управления
  • возможность подключить 2 доп. панели управления
  • 4 предустановленных режима работы с возможностью изменения настроек
  • погодозависимое управление
Автономная работа
  • встроенная резервная батарея, прибор будет работать при отключении электроэнергии (до 12 часов)
  • обеспечит мониторинг и передачу информации от подключенных проводных датчиков

Внимание! При работе регулятора от резервного аккумулятора управление котлом осуществляется в режиме предотвращения замерзания. При питании от резервного аккумулятора регулятор котлом не управляет!

Управление ГВС
  • работа по расписанию
  • функция «Антилегионелла»
  • мониторинг температуры ГВС
Управление контурами
  • 3 прямых/смесительных контура
  • 1 контур ГВС
  • управление контуром рециркуляции
Подключение датчиков

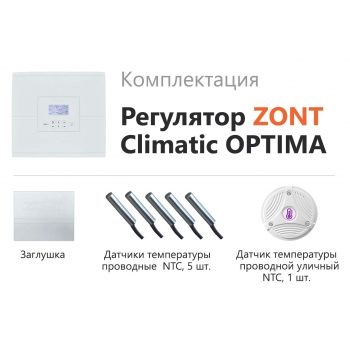

  • датчики t проводные аналоговые NTC (6 в комплекте)
  • датчики t проводные цифровые
  • радиодатчики 868 МГЦ, до 120 шт.
    (при использовании радиомодулей ZONT МЛ-590)
Способы управления
  • панель ручного управления (в комплекте)
  • подключение доп. панелей управления (до 2-х шт.)
Мгновенные оповещения
  • отображаются на панели управления
  • критические изменения t теплоносителя в контурах
  • критические отклонения t воздуха
  • авария и неисправность котла
  • неисправность подключенных датчиков
Запись и хранение истории событий
  • в журнале событий на панели
  • время появления аварий и ошибок в работе котла
  • время появления ошибок в работе датчиков

Технические характеристики

Кол-во управляемых котловДо 2-х котлов. Управляются релейно и /или по цифровой шине (опция)
Кол-во управляемых контуров ГВС1
Кол-во управляемых прямых/смесительных контуров 3
Управление контуром рециркуляцииЕсть
Основное питаниеНоминальное напряжение: 220 В, 50 Гц переменного тока;

Диапазон рабочих напряжений: 85 В.…264 В

Резервное питаниеВстроенный аккумулятор LIR 14500

Напряжение — 3,7 В, емкость 800 мА*ч

Потребляемая мощностьНе более 25 Вт
Поддерживаемые интерфейсыUSB 2.0 slave: обновление прошивки;

RS-485: обмен данными, подключение радиомодуля и других устройств (макс. длина линии связи 200 м);

K-Line: обмен данными, подключение радиомодуля и других устройств (макс. длина линии связи 15 м);

1-Wire: порт для подключения проводных цифровых датчиков температуры (до 10 шт.)

Поддерживаемые цифровые протоколы котлов

(через встраиваемую плату)

OpenTherm, E-BUS, BridgeNet (Ariston), Navien, BSB, Wolf, Daesung
Аналоговые входы6 шт. (подключение датчиков NTC)

Входное напряжение 0-3,3 В;

Дискретность измерения 12 бит;

Погрешность 2 %;

Подтяжка к цепи плюс 3,3 В через резистор 4,7 КОм

Релейные выходы13 шт.,

Максимальный ток одного реле — не более 2 А;

Максимальный суммарный ток — не более 5 А;

Выходы реле для насосов и сервоприводов силовые и рассчитаны на напряжение 220 В;

Выходы реле для управления котлами, не подключены к цепям питания (выход типа “сухой контакт”)

Внутренний выход питания +5 В 1 шт.

Для питания цифровых датчиков температуры при трехпроводном подключении;

Максимальный суммарный ток потребителей – не более 50 мА

Радиоканал 868 МГцПодключаемый через Внешние радиомодули ZONT МЛ-590

Поддерживает до 120 радиодатчиков (до 40 датчиков на один радиомодуль)

Корпус, размеры, весПластиковый, с креплением на плоскую поверхность.
Габаритные размеры100 х 330 х 300 мм
Вес брутто2,5 кг
Класс защитыIP20 по ГОСТ 14254-2015
Диапазон рабочих температурМинус 10° С – плюс 50° С
Максимально допустимая относительная влажность85 %

Документация

Характеристики
Аналоговые входы
6 шт. (подключение датчиков NTC), Входное напряжение 0-3,3 В; Дискретность измерения 12 бит; Погрешность 2 %; Подтяжка к цепи плюс 3,3 В через резистор 4,7 КОм
Вес брутто
2,5 кг
Внутренний выход питания +5 В
1 шт., Для питания цифровых датчиков температуры при трехпроводном подключении; Максимальный суммарный ток потребителей – не более 50 мА
Габаритные размеры
100 х 330 х 300 мм
Диапазон рабочих температур
Минус 10° С – плюс 50° С
Класс защиты
IP20 по ГОСТ 14254-2015
Кол-во управляемых контуров ГВС
1
Кол-во управляемых котлов
До 2-х котлов. Управляются релейно и /или по цифровой шине (опция)
Кол-во управляемых прямых/смесительных контуров
3
Корпус, размеры, вес
Пластиковый, с креплением на плоскую поверхность.
Максимально допустимая относительная влажность
85 %
Основное питание
Номинальное напряжение: 220 В, 50 Гц переменного тока; Диапазон рабочих напряжений: 85 В.…264 В
Поддерживаемые интерфейсы
USB 2.0 slave: обновление прошивки; RS-485: обмен данными, подключение радиомодуля и других устройств (макс. длина линии связи 200 м); K-Line: обмен данными, подключение радиомодуля и других устройств (макс. длина линии связи 15 м); 1-Wire: порт для подключения проводных цифровых датчиков температуры (до 10 шт.)
Поддерживаемые цифровые протоколы котлов, (через встраиваемую плату)
OpenTherm, E-BUS, BridgeNet (Ariston), Navien, BSB, Wolf, Daesung
Потребляемая мощность
Не более 25 Вт
Радиоканал 868 МГц
Подключаемый через Внешние радиомодули ZONT МЛ-590, Поддерживает до 120 радиодатчиков (до 40 датчиков на один радиомодуль)
Резервное питание
Встроенный аккумулятор LIR 14500, Напряжение — 3,7 В, емкость 800 мА*ч
Релейные выходы
13 шт.,, Максимальный ток одного реле — не более 2 А; Максимальный суммарный ток — не более 5 А; Выходы реле для насосов и сервоприводов силовые и рассчитаны на напряжение 220 В; Выходы реле для управления котлами, не подключены к цепям питания (выход типа “сухой контакт”)
Управление контуром рециркуляции
Есть
