Артикул: ML00004089

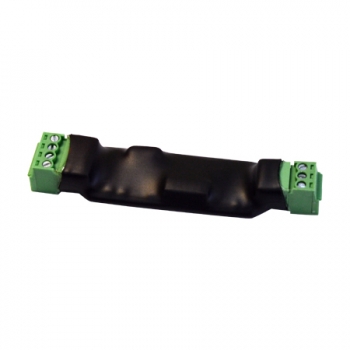

Адаптер датчика давления - ML00004089

На складе

Цена по запросу

Запросить КП

Гарантия лучшей цены

Получите персональную цену на данный товар

Описание устройства

Снят с производства. Рекомендуем Датчик давления MLD-10.01

Для подключения датчика давления ZONT MLD-06 или HK3022

Служит для преобразование аналогового сигнала от датчика давления в цифровой код для отображения текущего значения давления в системах отопления, водоснабжения и др.

Адаптер датчика давления (АДД) используется для преобразования аналогового сигнала от датчика давления ZONT MLD-06 или HK3022 DC 5B G1/4 0-0,5 mPa в цифровой код и последующего отображения информации о текущем значении давления в системе отопления (водоснабжения) в веб-сервисе и мобильном приложении ZONT.

Применяется для подключения датчика давления к термостатам и контроллерам ZONT по интерфейсу 1-Wire.

Датчик давления может быть подключен:

к термостатам и контроллерам ZONT H-1, H-2, H-1V, Smart, H-1V eBus, BT-2, CONNECT, H-1B, Н-1000, Н-2000 — только через адаптер датчика давления во вход 1-Wire.
к термостатам ZONT SMART New, H-1V New, H-1V.01, Baxi CONNECT+ — через адаптер датчика давления во вход 1-Wire или напрямую в аналоговый вход.
к контроллерам ZONT Smart 2.0, H-1V.02, H1000+, H2000+, С2000+, H700+ PRO, H1000+ PRO, H1500+ PRO, H2000+ PRO — через адаптер датчика давления во вход 1-Wire или напрямую к свободному универсальному входу/выходу.

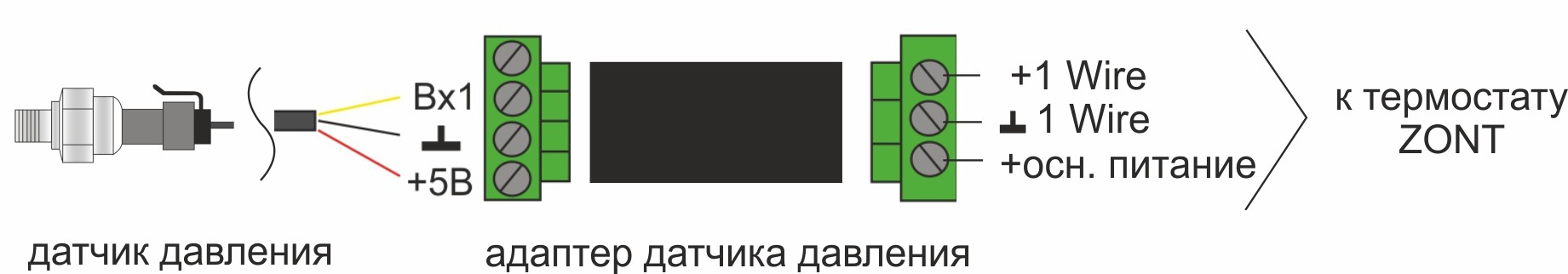

Адаптер Датчика Давления (далее АДД) подключается к автоматике ZONT по интерфейсу 1-Wire. АДД подключается в общем шлейфе с цифровыми датчиками температуры DS18S20 / DS18B20. Основное питание равное 12-24В на АДД подается отдельным проводом от прибора автоматики ZONT.

Подключение датчика давления:

ZONT MLD-06 — питающее напряжение 12V. При подключении к оборудованию ZONT через АДД питание на датчик нужно брать от АДД.

HK3022 — питающее напряжение 5V. При подключении к оборудованию ZONT через АДД питание на датчик нужно брать от прибора ZONT, а не от АДД.

Маx. количество датчиков температуры и АДД в шлейфе — 10;
Длина шлейфа не может превышать 100 м.;
Max. допустимое удаление датчика (АДД) от основного шлейфа — 0,7 м.;
Мin. расстояние между точками подключения датчиков (АДД) в шлейфе — 0,2м.

ВНИМАНИЕ!

Шлейф с датчиками и АДД нельзя прокладывать в одном кабельном канале (или в непосредственной близости) с силовыми проводами (электропроводкой);

Датчики температуры подвержены помехам, вызываемым неисправность люминесцентных и светодиодных ламп, поэтому это может стать причиной неисправности всего шлейфа.

Комплектация:

1. Адаптер — 1 шт.

Технические характеристики

Совместим с датчиком давления	НК3022 U вых 0,5В — 4,5В, диапазон 0,5МПа ZONT MLD-06
Напряжение питания	10-24 В
Тип входа	Аналоговый 0,5 … 10В
Интерфейс связи с оборудованием ZONT	1-Wire
Погрешность измерений	2%
Дискретность измерений	100 мВ
Входное сопротивление	100 кОм
Выходное напряжение для питания датчика давления	5 В
Максимальный выходной ток для питания датчика давления	25 мА
Потребляемый ток	25 мА
Защита от короткого замыкания цепи питания датчика давления	Есть
Диапазон рабочих температур	0 …50 градусов

Документация

Инструкция по эксплуатации Адаптер Датчика Давления

Характеристики

Входное сопротивление: 100 кОм
Выходное напряжение для питания датчика давления: 5 В
Диапазон рабочих температур: 0 …50 градусов
Дискретность измерений: 100 мВ
Защита от короткого замыкания цепи питания датчика давления: Есть
Интерфейс связи с оборудованием ZONT: 1-Wire

Максимальный выходной ток для питания датчика давления: 25 мА
Напряжение питания: 10-24 В
Погрешность измерений: 2%
Потребляемый ток: 25 мА
Совместим с датчиком давления: НК3022 U вых 0,5В — 4,5В, диапазон 0,5МПа, ZONT MLD-06
Тип входа: Аналоговый 0,5 … 10В
