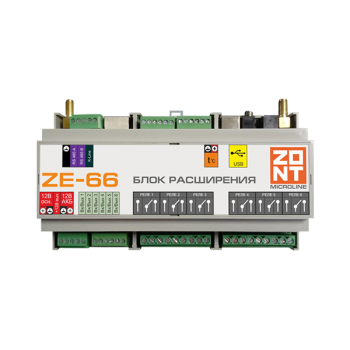

Блок расширения ZE-⁠66 для контроллеров ZONT H2000+ и C2000+ - ML00004059

Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.

Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@zont-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 231-13-41

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание устройства

Снят с производства. Актуальная линейка блоков расширения

Предназначен для увеличения числа Входов/Выходов контроллера ZONT H2000+

  • Обеспечивает обмен данными с контроллером по интерфейсам RS-485 и K-Line
  • Контролирует состояние охранных и информационных датчиков различного назначения
  • Поддерживает подключение цифровых и аналоговых датчиков температуры
  • Управляет работой релейных и универсальных выходов

Список котлов с цифровой шиной

6 дополнительных входов контроля

На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT H2000+ применяется блок расширения ZONT ZE-66.

Блок не требует отдельного программирования. При подключении к контроллеру в его настройках автоматически появляется возможность использования входов и выходов блока для реализации алгоритмов контроля и управления.

6 дополнительных управляемых выходов

Назначение универсальных выходов определяется настройкой контроллера ZONT H2000+. Каждый из них может быть использован как аналоговый вход для контроля датчиков различного назначения или как выход «открытый коллектор» для управления исполнительным механизмом и электрическим прибором.

6 дополнительных релейных выходов

Блок расширения ZE-66 имеет 6 релейных выходов, реализуемых через встроенные реле (7А / DC 28В / AC 240 В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами.

Интерфейс 1-WIRE для контроля цифровых датчиков температуры

К блоку расширения ZONT ZE-66 предусмотрена возможность подключения шлейфа цифровых датчиков температуры DS18S20 / DS18B20.

Интерфейсы обмена данными с контроллером H2000+

RS-485

Блок расширения ZE-66 может подключаться к контроллеру ZONT H2000+ через интерфейс RS-485. При таком виде связи оптимальное удаление блока от контроллера составляет 100 м. При больших расстояниях рекомендуется устанавливать дополнительные резисторы 120 Ом между клеммами RS-485A и RS-485B с обоих концов линии и использовать специальную витую пару CAT5.

K-Line

Блок расширения ZE-66 может подключаться к контроллеру ZONT H2000+ через интерфейс K-Line. При таком виде связи максимальное удаление блока от контроллера составляет 10-15 м.

Технические характеристики

Напряжение питанияОсновное9-16 В  от источника постоянного тока
РезервноеОпционально от внешнего АКБ 12V / 7 А/h
Поддерживаемые интерфейсыUSB 2.0
1-wire
RS-485
K-Line
Универсальные Выходы

(могут быть назначены настройками как аналоговые входы)

6 шт.Тип выхода — открытый коллектор
(во включенном состоянии — «минус», в выключенном — напряжения нет)

Максимальный ток каждого выхода 100 мА, напряжение не более 28 В
Сопротивление во включенном состоянии не более 10 Ом
Суммарный ток выходов 1-4 не более 350 мА
Суммарный ток выходов 5 и 6 не более 100 мАТип входа — аналоговый
Входное напряжение 0-30 В
Дискретность при измерении температуры датчиком NTC — 12 бит
Дискретность при измерении напряжения (и напряжения питания/АКБ) — 0,1 В
Погрешность 2%
Подтяжка к цепи +3,3V через резистор 100 КОм
Релейные Выходы6 шт.Номинальный ток коммутации 7А (при резистивной нагрузке)
Коммутируемое напряжение DC (макс) 28 В
Коммутируемое напряжение AC (пиковое) 240 В
Проводные цифровые датчики температурыДо 20-ти шт.Тип — DS18S20, DS18B20
Внимание — не оригинальные датчики могут не работать
Рабочий интервал окружающих температурОт минус 40 до плюс 50 °С
Габаритные размеры, мм160 х 90 х 60
Корпус, креплениеПластиковый, на DIN рейку. D9MG

Документация

Технические характеристики ML00004059

Характеристики

160 х 90 х 60
Корпус, крепление
6 шт.
Номинальный ток коммутации 7А (при резистивной нагрузке) Коммутируемое напряжение DC (макс) 28 В Коммутируемое напряжение AC (пиковое) 240 В
9-16 В от источника постоянного тока
Резервное
Габаритные размеры, мм
Напряжение питания
Основное
Опционально от внешнего АКБ 12V / 7 А/h
Поддерживаемые интерфейсы
Проводные цифровые датчики температуры
До 20-ти шт.
Тип выхода — открытый коллектор (во включенном состоянии — «минус», в выключенном — напряжения нет) Максимальный ток каждого выхо
Релейные Выходы
Тип — DS18S20, DS18B20 Внимание — не оригинальные датчики могут не работать
Рабочий интервал окружающих температур
Универсальные Выходы, (могут быть назначены настройками как аналоговые входы)
6 шт.
