Артикул: ML000005886R

В наличии

Комплект ZONT SMART NEW + Адаптер RINNAI - ML000005886R

11 900 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

Запросите КП для получения индивидуальной скидки

Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@zont-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 231-13-41

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание устройства

только для котлов RINNAI серий BR-R, BR-RE, BR-C, BR-U, BR-UE, BR-S, BR-SE, RB-RMF

  • Управляет отоплением и ГВС по цифровому интерфейсу RINNAI
  • Управляет котлом в режиме ПЗА и с ПИД-регулятором
  • Контролирует радио- и проводные датчики различного назначения
  • Остается на связи при отключении электроэнергии до 12 часов (резервная батарея)
  • Сокращает потребление энергоресурсов (10 режимов, работа по расписанию)
  • Крепится на DIN-рейку
  • Wi-Fi и GSM (4G) связь в одном приборе!

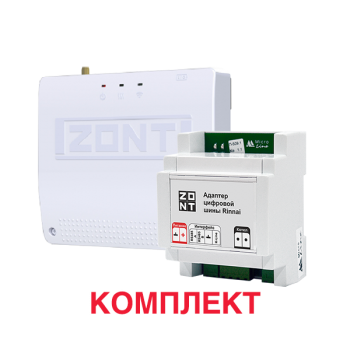

2 в 1 — отопительный термостат ZONT SMART NEW + Адаптер RINNAI в комплекте с выгодой!

ZONT SMART NEW – термостат для дистанционного управления отопительным котлом с двумя видами связи Wi-Fi и GSM (4G). Комплект с адаптером RINNAI предназначен для управления по цифровой шине котлами RINNAI серий:

  • BR-R, BR-RE
  • BR-S, BR-SE
  • BR-U, BR-UE
  • BR-C
  • RB-RMF

Преимущества управления котлом RINNAI по цифровой шине

При управлении по цифровой шине термостат не включает и выключает горелку, а постоянно и плавно изменяет мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель, а также дает более широкие возможности:

  • модуляция горелки,
  • дистанционное управление ГВС (если котел управляет ГВС),
  • считывание рабочих параметров,
  • считывание кодов ошибок.

Отопительный термостат ZONT SMART NEW предназначен поддерживать температурные условия в доме для комфортного проживания. Он контролирует и управляет работой котла из любой точки мира через личный кабинет веб-сервиса или мобильное приложение ZONT. Команды управления, настройки режимов возможно отправлять с телефона, планшета или ПК. Мобильное приложение бесплатно и доступно для скачивания на iOS и Android.

Для подключения оригинальных устройств ZONT к термостату на удаленном расстоянии добавлен профессиональный интерфейс RS-485. В специальные входы возможно подключить помехозащищенные температурные датчики типа NTC (1 шт. входит в комплект).

ZONT SMART NEW регулирует работу котла в режиме нагрева в соответствии с заданными параметрами. Прибор контролирует техническое состояние котла и сигнализирует о его неисправности, при возникновении внештатных ситуаций или отключении напряжения питания.

10 индивидуальных режимов отопления дома включают настройку работы по расписанию, учитывают уличную t° (ПЗА) и время суток. Записывается и сохраняется история событий.

Резервная батарея в комплекте: при отключении электроэнергии прибор будет оставаться на связи до 12 часов и передавать информацию от подключенных к нему проводных датчиков.

ZONT SMART NEW проводит мониторинг дополнительно подключенных датчиков различного назначения (протечки воды, утечки газа, охранных и др.). Возможно подключение как проводных, так и радиодатчиков, работающих на защищенной частоте 868 МГц (до 10 проводных и 40 радиодатчиков).

Обновление ПО доступно через личный кабинет веб-сервиса без подключения прибора к компьютеру.

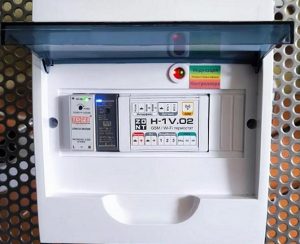

Индикация в монтажном боксе

Установите Глазок для контроля индикации после монтажа термостата в бокс, чтобы контролировать световой сигнал индикатора прибора.

Глазок для контроля индикации защитит отверстие в монтажном боксе от пыли и влаги.

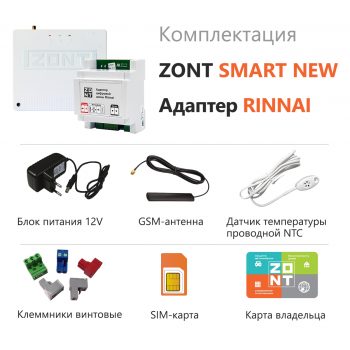

С комплектом ZONT SMART NEW + Адаптер RINNAI:

— вы можете быть уверенным в работоспособности системы отопления;

— вы заботитесь о домочадцах во время своего отсутствия;

— вы экономите на энергоносителях от 35%!

Функционал устройства

Контроль и управление котлом
  • 1 котел RINNAI
  • подключение по цифровой шине RINNAI
  • плавное управление мощностью
  • отображение текущего состояния котла
  • отображение ошибок и аварий котла
  • ПЗА и ПИД-регулирование
  • работа по расписанию
  • защита от замерзания
  • функция «Лето» для автоматического отключения в теплое время года (в т. ч. с использованием погодного сервера)
Особенности управления и настройки
  • дистанционно через веб-сервис, приложение, смс
  • 4 предустановленных режима работы с возможностью изменения настроек
  • 6 свободно программируемых режимов
  • погодозависимое управление (датчик или погодный сервер)
Автономная работа
  • встроенная резервная батарея, прибор останется на связи при отключении электроэнергии (до 12 часов)
  • обеспечит мониторинг и передачу информации от подключенных проводных датчиков

Внимание! При работе контроллера от резервного аккумулятора управление котлом осуществляется в режиме предотвращения замерзания. При питании от резервного аккумулятора контроллер котлом не управляет!

Управление ГВС
  • работа по расписанию
  • мониторинг температуры ГВС
  • доступно, если котел управляет ГВС и подключен по цифровой шине
Подключение датчиков
  • датчики t проводные аналоговые NTC (1 в комплекте, комнатный)
  • датчики t проводные цифровые
  • аналоговые датчики охраны и безопасности
  • аналоговый датчик давления
  • радиодатчики 868 МГЦ, до 40 шт.
    (при использовании радиомодуля ZONT МЛ-590)
Функции охраны и безопасности
  • подключение датчиков протечки воды, утечки газа, дыма, влажности и др.
  • подключение охранных датчиков движения, разбития стекла, размыкания
  • просмотр потокового видео с видеокамер по протоколу RTSP
  • организация персонализированного доступа в помещения
Особенности прав пользователей
  • несколько доверенных номеров телефонов (для контроля и управления)
  • несколько пользователей совместного доступа (доступ техническому специалисту)
  • разграничение прав каждому пользователю
Способы управления
  • личный кабинет веб сервиса
  • мобильное приложение для iOS и Android
  • панель ручного управления МЛ-753 (приобретается отдельно)
Мгновенные оповещения
  • выход t за пороговые значения (min/max)
  • выход давления за пороговые значения (при подключении датчика)
  • авария и неисправность котла
  • неисправность подключенных датчиков
  • пропадание и восстановление напряжения питания
  • срабатывание доп. датчиков (задымление, протечка, проникновение и т.п.)
Способы оповещений
  • push-уведомления мобильного приложения
  • смс
  • письмо на e-mail
Запись и хранение истории событий
  • хранение истории — 3 месяца с тарифом «Базовый» или 2 года с тарифом «Профи»
  • время работы котла и мониторинг измеряемых температур
  • время появления аварий и ошибок в работе котла
  • время пропадания и восстановления основного напряжения питания
  • время и текст входящих смс сообщений
  • дата обновления ПО и номер текущей версии ПО

Технические характеристики

Термостат ZONT SMART NEW
Основное питание Внешний источник стабилизированного питания напряжением 10 — 28 В постоянного тока
Резервное питаниеВстроенный аккумулятор LIR 14500 — напряжение 3,7 В; емкость 800 мА*ч
Потребляемая мощностьНе более 6 Вт
Каналы связиWi-Fi — основной, частотный диапазон 2,4 ГГц; 802.11 b/g/n

GSM — резервный:

  • Поддержка 2G
  • Поддержка 4G – Приборы с наклейкой на упаковке «4G»
Поддерживаемые интерфейсыRS-485: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 200 м);

K-Line: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 15 м);

1-Wire: порт для подключения проводных цифровых датчиков температуры и ключей Touch Memory (до 10 шт.)

Релейный выход1 шт., используется для релейного подключения котла

Коммутируемое напряжение постоянного тока (максимальное) — 30 В, максимальный ток коммутации 3 А

Коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А

Аналоговый вход1 шт., предназначен для контроля аналоговых сигналов от датчиков и устройств различного назначения, аналогового сигнала «Авария», снимаемого с выхода котла, команд управления от стороннего комнатного терморегулятора (термостата)
Аналоговые входы NTC2 шт., предназначены для подключения аналоговых датчиков температуры NTC-10 (1 шт. в комплекте).

Характеристики Входа:

  • Входное напряжение 0-3,3 В;
  • Дискретность измерения 12 бит;
  • Погрешность 2 %;
  • Подтяжка к цепи плюс 3,3 В через резистор 4,7 КОм.
Датчики температурыПроводные

  • Тип — аналоговые NTC, RS-485, цифровые
  • Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-771 (DS), МЛ-772 (DS), МЛ-778 (RS-485), МЛ-779 (RS-485), DS18S20, DS18B20

Беспроводные — До 40 шт.

  • Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590)
  • Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785
Датчики охранные и информационныеПроводные

  • Подключение к универсальному входу — на вход до 10 шт. одного типа в шлейф

Беспроводные

  • Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590)
  • Модели — МЛ-712, МЛ-570
КорпусПластиковый, с креплением на плоскую поверхность или на DIN-рейку
Габаритные размеры150 х 130 х 30 мм; 9 DIN
Вес брутто0,2 кг
Класс защитыIP20 по ГОСТ 14254-2015
Диапазон рабочих температурМинус 25 ⁰С — плюс 70 ⁰С
Максимально допустимая относительная влажность85 %
Адаптер RINNAI
Напряжение питания10-28 В
Максимальный потребляемый ток30 мА
Интерфейс подключения к котлуRINNAI
Интерфейс подключения к термостату или контроллеруRS-485, K-Line
Температурный диапазон работыОт -30 до +55 °С
Время выхода на рабочий режимНе более 5 сек
Средний срок службы7 лет
Габаритные размеры90,2 х 71 х 57,5 мм
Масса, не более0,400 кг
КреплениеНа DIN рейку

Документация

Технические характеристики ML000005886R

Характеристики

Адаптер RINNAI
Аналоговые входы NTC
2 шт., предназначены для подключения аналоговых датчиков температуры NTC-10 (1 шт. в комплекте)., Характеристики Входа: Входное напряжение 0-3,3 В; Дискретность измерения 12 бит; Погрешность 2 %; Подтяжка к цепи плюс 3,3 В через резистор 4,7 КОм.,
Аналоговый вход
1 шт., предназначен для контроля аналоговых сигналов от датчиков и устройств различного назначения, аналогового сигнала «Авария», снимаемого с выхода котла, команд управления от стороннего комнатного терморегулятора (термостата)
Вес брутто
0,2 кг
Время выхода на рабочий режим
Не более 5 сек
Габаритные размеры
90,2 х 71 х 57,5 мм
Датчики охранные и информационные
Проводные Подключение к универсальному входу — на вход до 10 шт. одного типа в шлейф, Беспроводные Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590) Модели — МЛ-712, МЛ-570,
Датчики температуры
Проводные Тип — аналоговые NTC, RS-485, цифровые Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-771 (DS), МЛ-772 (DS), МЛ-778 (RS-485), МЛ-779 (RS-485), DS18S20, DS18B20, Беспроводные — До 40 шт. Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590) Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785,
Диапазон рабочих температур
Минус 25 ⁰С — плюс 70 ⁰С
Интерфейс подключения к котлу
RINNAI
Интерфейс подключения к термостату или контроллеру
RS-485, K-Line
Каналы связи
Wi-Fi — основной, частотный диапазон 2,4 ГГц; 802.11 b/g/n, GSM — резервный: Поддержка 2G Поддержка 4G – Приборы с наклейкой на упаковке «4G»,
Класс защиты
IP20 по ГОСТ 14254-2015
Корпус
Пластиковый, с креплением на плоскую поверхность или на DIN-рейку
Крепление
На DIN рейку
Максимально допустимая относительная влажность
85 %
Максимальный потребляемый ток
30 мА
Масса, не более
0,400 кг
Напряжение питания
10-28 В
Основное питание
Внешний источник стабилизированного питания напряжением 10 — 28 В постоянного тока
Поддерживаемые интерфейсы
RS-485: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 200 м); K-Line: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 15 м); 1-Wire: порт для подключения проводных цифровых датчиков температуры и ключей Touch Memory (до 10 шт.)
Потребляемая мощность
Не более 6 Вт
Резервное питание
Встроенный аккумулятор LIR 14500 — напряжение 3,7 В; емкость 800 мА*ч
Релейный выход
1 шт., используется для релейного подключения котла, Коммутируемое напряжение постоянного тока (максимальное) — 30 В, максимальный ток коммутации 3 А, Коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А
Средний срок службы
7 лет
Температурный диапазон работы
От -30 до +55 °С
Термостат ZONT SMART NEW
